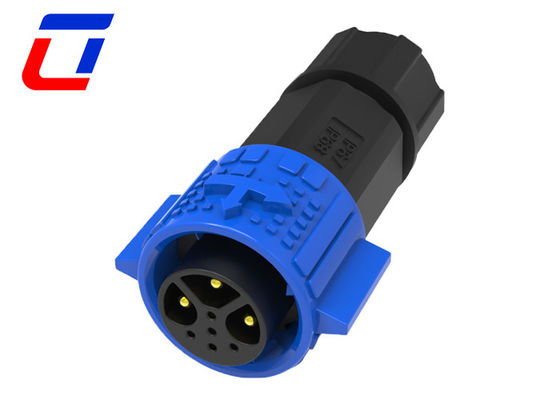

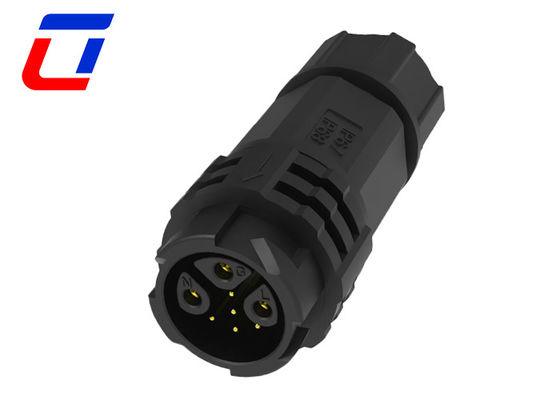

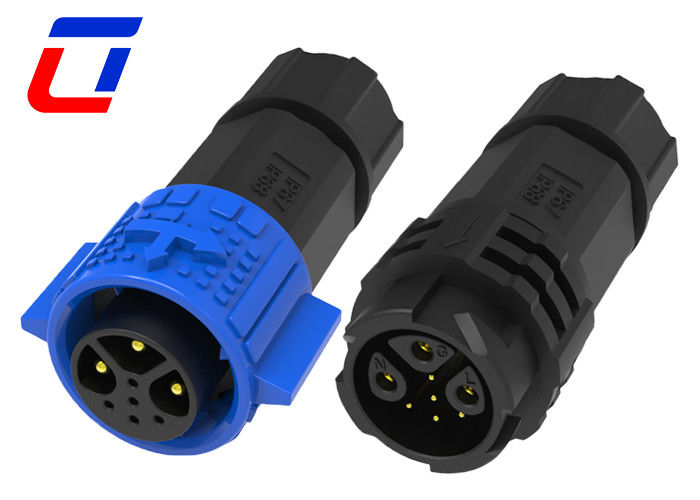

3+5 Πιν κυκλικές αδιάβροχες ανδρικές θηλυκές συνδέσεις 8 Πιν εξωτερικό καλώδιο
Βασικά χαρακτηριστικά
- Σύστημα άμεσης απελευθέρωσης κλειδαριού πίεσης
- Πολυπυρηνικές επιλογές: 2Pin,3Pin,4Pin,5Pin για ισχύ
- 3+2Pin,3+3Pin,3+4Pin,3+5Pin,3+9Pin και 2+20Pin για συνδυασμένο σήμα ισχύος
- 6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin και 18Pin για διαθέσιμο σήμα
- Έκδοση συναρμολόγησης πεδίου:και από καλώδιο σε καλώδιο και από καλώδιο σε πλακέτα επιλογές
- Διορισμένο ρεύμα 20A για μακράς διάρκειας εργασία
- Υπηρεσία συναρμολόγησης καλωδίων υποστηρίζεται, ευπρόσδεκτη σε εξατομικευμένο
- OEM/ODM ευπρόσδεκτα
Γρήγορες λεπτομέρειες για το 6Pin υδατοασφαλής σύνδεσμος
Οι συνδέσεις του μοντέλου M19 είναι ειδικές για διάφορες εφαρμογές συνδυασμού σήματος ισχύος, εύκολο σχεδιασμό λειτουργίας σε σύστημα κλειδώματος ώθησης, χρειάζονται μόνο ένα δευτερόλεπτο για να εισαχθούν, τότε θα κλειδώσει αυτόματα.
Το Power & Singal μαζί σε ένα σύνολο σχεδιασμού γίνεται όλο και πιο δημοφιλές σε πολλές συσκευές, οι οποίες λύνουν τον σύνδεσμο ισχύος και σήματος χωριστά χρησιμοποιώντας τέλεια,ειδικά για την εφαρμογή περιορισμένου χώρου.
Η συναρμολόγηση καλωδίων που είναι διαθέσιμη για Multi-pin Connectors υποστηρίζεται στο Ulinkcon, απλά παρακαλούμε να μοιραστείτε το αίτημα καλωδίου με λεπτομέρειες, διαθέσιμη εξατομικευμένη υπηρεσία.
| Χαρακτηριστικά τύπου προϊόντος |
| Σύστημα σύνδεσης |
Καλώδιο-καλώδιο |
| Επενδύσεις |
- Ναι, ναι. |
| Συνδετήρας & Επαφή Τερματίζει σε |
Σύρμα και καλώδιο |
| Τύπος κυκλικού συνδέσμου |
Κύλινδρο, δοχείο |
| Τύπος κελύφους |
Πλαστικό κέλυφος |
| Τύπος προϊόντος |
Συσκευή σύνδεσης |
| Χαρακτηριστικά διαμόρφωσης |
| Αριθμός θέσεων |
3+4 |
| Αριθμός θέσεων σήματος |
4 |
| Προεγκατασταμένες επαφές |
- Ναι, ναι. |
| Ηλεκτρικά χαρακτηριστικά |
| Δραστηριακή τάση (VAC) |
600V το πολύ. |
| Δραστηριακή τάση (VDC) |
600V το πολύ. |
| Χαρακτηριστικά του σώματος |
| Υλικό κελύφους |
PA66 |
| Τύπος υλικού μόνωσης κυκλικού συνδέσμου |
Θερμοπλαστικά χαμηλού κινδύνου πυρκαγιάς |
| Ερμητικά σφραγισμένα |
- Ναι, ναι. |
| Στυλ εισόδου |
Αριστερά |
| Τύπος προστασίας του περιβάλλοντος |
Ελαστομερές σφραγισμένα, ερμητικά σφραγισμένα |
| Υλικό O-ring |
Ελαστομερές σφραγισμένα, ερμητικά σφραγισμένα |
| Προστασία του περιβάλλοντος |
- Ναι, ναι. |
| Χαρακτηριστικά επικοινωνίας |
| Διορισμός ρεύματος επαφής (μέγιστο) (Α). |
15A το πολύ. |
| Τύπος επαφής κυκλικού συνδέσμου |
Σφραγίδα |
| Μηχανική σύνδεση |
| Τύπος τοποθέτησης συνδέσμου |
Στήριξη καλωδίου (ελεύθερη) |
| Τύπος ευθυγράμμισης ζευγαρώματος |
Κλειδί |
| Διατήρηση ζευγαρώματος |
Με |
| Μέγεθος |
| Μέγεθος συρμάτων (AWG) |
20AWG, 18AWG, 16AWG,14AWG, |
| Όροι χρήσης |
| Περιοχή θερμοκρασίας λειτουργίας (°C) |
-40 ~ 105°C |
| Επίπεδο σφράγισης νερού IP |
Διάκριση IP67 |
| Επίπεδο σφραγίσματος από σκόνη IP |
6 |
| Βιομηχανικά πρότυπα |
| Αξιολόγηση εύφλεκτης επιφάνειας UL |
UL 94V-0 |
Βιομηχανίες εφαρμογής
- Εφαρμογή επικοινωνιών
- Μηχανές κωδικοποίησης προϊόντων
- κωδικοποίηση προϊόντων απογραφής
- Συστήματα ένεσης μελάνης
- Ηλιακό Σύστημα
- Βιομηχανικό εξοπλισμό ένεσης μελάνης
- Ηλεκτρικός εξοπλισμός
- Εργαστηριακό ιατροδικαστικό και παθολογικό εξοπλισμό
- Εξοπλισμός επικοινωνιών
- Εργαλεία βαρέων μηχανών
Διάσταση παραγωγής
Περισσότερες τεχνικές λεπτομέρειες
Γενικές ερωτήσεις
Ε1:Ποια είναι η ονομαστική τάση;
Α1:Οι ονομαστικές τάσεις, επίσης γνωστές ως τάσεις λειτουργίας, εξαρτώνται κυρίως από το χρησιμοποιούμενο υλικό μόνωσης των συνδέσεων, την απόσταση μεταξύ του μεγέθους της επαφής.Ορισμένα από τα εξαρτήματα ή τις συσκευές σε μικρότερη από τη ονομαστική τάση μπορεί να μην είναι πλήρως εξοπλισμένα με τις λειτουργίες τους..
Ε2:Ποιο είναι το βαθμολογημένο ρεύμα;
Α2: Διορισμένο ρεύμα, επίσης γνωστό ως ρεύμα λειτουργίας. Με τη ονομαστική τάση, όπως στην περίπτωση κάτω από το ονομαστικό ρεύμα, η πρίζα αέρα γενικά μπορεί να λειτουργήσει σωστά.μέσω του θερμικού σχεδιασμού του συνδέσμου για να ικανοποιεί τις απαιτήσεις του ονομαστικού ρεύματος, επειδή σε επαφή με ένα ρεύμα ροής εκτός της ημερομηνίας, λόγω της αντίστασης του αγωγού και της αντίστασης της επαφής, η επαφή θα είναι θερμότητα.το βύσμα θα καταστρέψει την μόνωση και το σχηματισμό της έκθεσης του αέρα στην επιφάνεια της επικάλυψης για να μαλακώσει, με αποτέλεσμα την αποτυχία.
Ε3:Πώς να επιλέξετε τον κατάλληλο συνδετήρα;
Α3:Πρέπει να κάνετε τα παρακάτω:
* Επιβεβαιώστε την τρέχουσα βαθμολογία και τον αριθμό των επαφών
* Επιβεβαιώστε το στυλ συναρμολόγησης πρέπει να προ-καλωδίσετε ή όχι.
* Επιβεβαιώστε το μέγεθος του καλωδίου
* Επιβεβαιώστε μήκος καλωδίου και υλικό.
