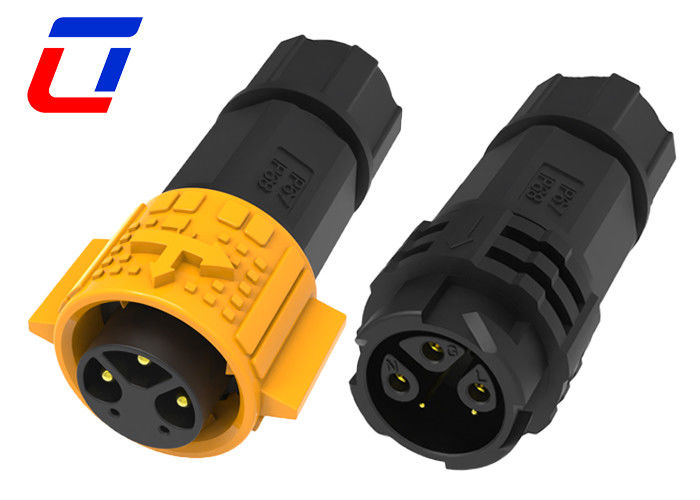

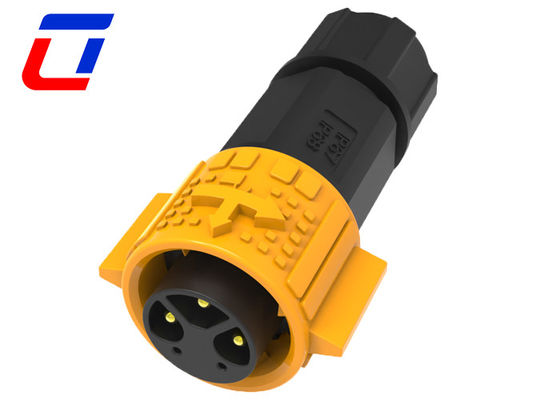

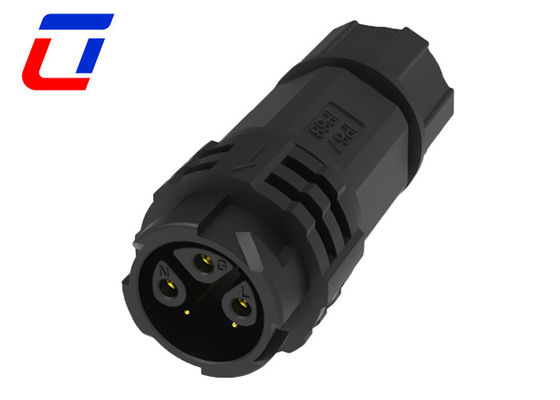

3+2Pin Αδιάβροχο αρσενικό θηλυκό συνδετήρες, συνδυασμένο σήμα ισχύος αδιάβροχο κυκλικό συνδετήρα
Γρήγορες λεπτομέρειες για την αδιάβροχη σύνδεση 5Pin
Οι συνδέσεις του μοντέλου M19 είναι ειδικές για διάφορες εφαρμογές συνδυασμού σήματος ισχύος, εύκολο σχεδιασμό λειτουργίας σε σύστημα κλειδώματος ώθησης, χρειάζονται μόνο ένα δευτερόλεπτο για να εισαχθούν, τότε θα κλειδώσει αυτόματα.
Το Power & Singal μαζί σε ένα σύνολο σχεδιασμού γίνεται όλο και πιο δημοφιλές σε πολλές συσκευές, οι οποίες λύνουν τον σύνδεσμο ισχύος και σήματος χωριστά χρησιμοποιώντας τέλεια,ειδικά για την εφαρμογή περιορισμένου χώρου.
Η συναρμολόγηση καλωδίων που είναι διαθέσιμη για Multi-pin Connectors υποστηρίζεται στο Ulinkcon, απλά παρακαλούμε να μοιραστείτε το αίτημα καλωδίου με λεπτομέρειες, διαθέσιμη εξατομικευμένη υπηρεσία.
Βασικά χαρακτηριστικά
- Σύστημα άμεσης απελευθέρωσης κλειδαριού πίεσης
- Πολυπυρηνικές επιλογές: 2Pin,3Pin,4Pin,5Pin για ισχύ
- 3+2Pin,3+3Pin,3+4Pin,3+5Pin,3+9Pin και 2+20Pin για συνδυασμένο σήμα ισχύος
- 6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin και 18Pin για διαθέσιμο σήμα
- Έκδοση συναρμολόγησης πεδίου:και από καλώδιο σε καλώδιο και από καλώδιο σε πλακέτα επιλογές
- Διορισμένο ρεύμα 20A για μακράς διάρκειας εργασία
- Υπηρεσία συναρμολόγησης καλωδίων υποστηρίζεται, ευπρόσδεκτη σε εξατομικευμένο
- OEM/ODM ευπρόσδεκτα
- Ονομασία του αντικειμένου:Μ19 Αδιάβροχος συνδετήρας καλωδίων
- Προδιαγραφές:Καθαρό ζευγάρωμα αρσενικού-γυναικείου, ζευγάρωμα αρσενικού-γυναικείου αγκώνου, καλώδιο-στο-πίνακα που τοποθετείται μπροστά, καλώδιο-στο-πίνακα που τοποθετείται πίσω, ενσωματωμένο χύτευμα με ένεση
- Δρόμος σύνδεσης:Αυτοκλείδωμα
- Αριθμός καρφίτσες:2-22 πινάκια
- Συνδεθείτε:Τύπος συναρμολόγησης και διαθέσιμος τύπος έγχυσης
- Συσκευή:Προσωρινή τοποθέτηση, πίσω τοποθέτηση, PCB τοποθέτηση
- Υδατοασφαλής βαθμός:IP67/ IP68
- Τύπος συνδέσμου:Στροφή κλειδώματος συναρμολόγησηςΣύζευση συναρμολόγησηςΣυσχέδιο έγχυσης με καλώδιο
- Διάμετρος καλωδίου:1.0-6.0mm2 (18AWG-10AWG)
- Διάστημα καλωδίωσης Συγκεντρωμένο: 6.0mm~16mm·Τοποθέτηση 6.0mm~16.5mm
- Δυνατότητα:3000 φορές
- Εφαρμόσιμη θερμοκρασία:-40°C~105°C
| Χαρακτηριστικά τύπου προϊόντος |
| Σύστημα σύνδεσης |
Καλώδιο-καλώδιο |
| Επενδύσεις |
- Ναι, ναι. |
| Συνδετήρας & Επαφή Τερματίζει σε |
Σύρμα και καλώδιο |
| Τύπος κυκλικού συνδέσμου |
Κύλινδρο, δοχείο |
| Τύπος κελύφους |
Πλαστικό κέλυφος |
| Τύπος προϊόντος |
Συσκευή σύνδεσης |
| Χαρακτηριστικά διαμόρφωσης |
| Αριθμός θέσεων |
3+2 |
| Αριθμός θέσεων σήματος |
2 |
| Προεγκατασταμένες επαφές |
- Ναι, ναι. |
| Ηλεκτρικά χαρακτηριστικά |
| Δραστηριακή τάση (VAC) |
600V το πολύ. |
| Δραστηριακή τάση (VDC) |
600V το πολύ. |
| Χαρακτηριστικά του σώματος |
| Υλικό κελύφους |
PA66 |
| Τύπος υλικού μόνωσης κυκλικού συνδέσμου |
Θερμοπλαστικά χαμηλού κινδύνου πυρκαγιάς |
| Ερμητικά σφραγισμένα |
- Ναι, ναι. |
| Στυλ εισόδου |
Αριστερά |
| Τύπος προστασίας του περιβάλλοντος |
Ελαστομερές σφραγισμένα, ερμητικά σφραγισμένα |
| Υλικό O-ring |
Ελαστομερές σφραγισμένα, ερμητικά σφραγισμένα |
| Προστασία του περιβάλλοντος |
- Ναι, ναι. |
| Χαρακτηριστικά επικοινωνίας |
| Διορισμός ρεύματος επαφής (μέγιστο) (Α). |
15A το πολύ. |
| Τύπος επαφής κυκλικού συνδέσμου |
Σφραγίδα |
| Μηχανική σύνδεση |
| Τύπος τοποθέτησης συνδέσμου |
Στήριξη καλωδίου (ελεύθερη) |
| Τύπος ευθυγράμμισης ζευγαρώματος |
Κλειδί |
| Διατήρηση ζευγαρώματος |
Με |
| Μέγεθος |
| Μέγεθος συρμάτων (AWG) |
20AWG, 18AWG, 16AWG,14AWG, |
| Όροι χρήσης |
| Περιοχή θερμοκρασίας λειτουργίας (°C) |
-40 ~ 105°C |
| Επίπεδο σφράγισης νερού IP |
Διάκριση IP67 |
| Επίπεδο σφραγίσματος από σκόνη IP |
6 |
| Βιομηχανικά πρότυπα |
| Αξιολόγηση εύφλεκτης επιφάνειας UL |
UL 94V-0 |
Βιομηχανίες εφαρμογής
- Εφαρμογή επικοινωνιών
- Μηχανές κωδικοποίησης προϊόντων
- κωδικοποίηση προϊόντων απογραφής
- Συστήματα ένεσης μελάνης
- Ηλιακό Σύστημα
- Βιομηχανικό εξοπλισμό ένεσης μελάνης
- Ηλεκτρικός εξοπλισμός
- Εργαστηριακό ιατροδικαστικό και παθολογικό εξοπλισμό
- Εξοπλισμός επικοινωνιών
- Εργαλεία βαρέων μηχανών
Διάσταση παραγωγής
Περισσότερες τεχνικές λεπτομέρειες
Γενικές ερωτήσεις
Ε1:Ποια είναι η ονομαστική τάση;
Α1:Οι ονομαστικές τάσεις, επίσης γνωστές ως τάσεις λειτουργίας, εξαρτώνται κυρίως από το χρησιμοποιούμενο υλικό μόνωσης των συνδέσεων, την απόσταση μεταξύ του μεγέθους της επαφής.Ορισμένα από τα εξαρτήματα ή τις συσκευές σε μικρότερη από τη ονομαστική τάση μπορεί να μην είναι πλήρως εξοπλισμένα με τις λειτουργίες τους..
Ε2:Ποιο είναι το βαθμολογημένο ρεύμα;
Α2: Διορισμένο ρεύμα, επίσης γνωστό ως ρεύμα λειτουργίας. Με τη ονομαστική τάση, όπως στην περίπτωση κάτω από το ονομαστικό ρεύμα, η πρίζα αέρα γενικά μπορεί να λειτουργήσει σωστά.μέσω του θερμικού σχεδιασμού του συνδέσμου για να ικανοποιεί τις απαιτήσεις του ονομαστικού ρεύματος, επειδή σε επαφή με ένα ρεύμα ροής εκτός της ημερομηνίας, λόγω της αντίστασης του αγωγού και της αντίστασης της επαφής, η επαφή θα είναι θερμότητα.το βύσμα θα καταστρέψει την μόνωση και το σχηματισμό της έκθεσης του αέρα στην επιφάνεια της επικάλυψης για να μαλακώσει, με αποτέλεσμα την αποτυχία.
Ε3:Πώς να επιλέξετε τον κατάλληλο συνδετήρα;
Α3:Πρέπει να κάνετε τα παρακάτω:
* Επιβεβαιώστε την τρέχουσα βαθμολογία και τον αριθμό των επαφών
* Επιβεβαιώστε το στυλ συναρμολόγησης πρέπει να προ-καλωδίσετε ή όχι.
* Επιβεβαιώστε το μέγεθος του καλωδίου
* Επιβεβαιώστε μήκος καλωδίου και υλικό.
Ε4: Ποια είναι η MOQ;
Η MOQ μας είναι 1pcs.
Ε5: Πότε θα στείλετε την παραγγελία μου;
A2:Συνήθως 2-3 ημέρες μετά την παραλαβή της πληρωμής σας, αλλά μπορεί να διαπραγματευθεί με βάση την ποσότητα παραγγελίας και το πρόγραμμα παραγωγής.
Ε6:Μπορώ να έχω προσαρμοσμένη ετικέτα;
Α3:Ναι, φυσικά, μπορείτε να κάνετε τη δική σας ιδιωτική ετικέτα και συσκευασία, αν χρειάζεστε να σχεδιάσετε την συσκευασία, έχουμε επίσης επαγγελματία σχεδιαστή για να σας εξυπηρετήσει.
