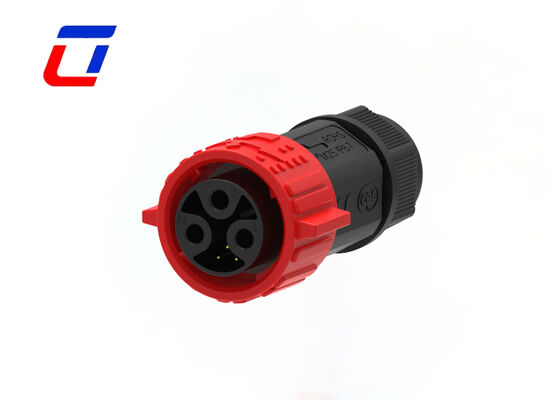

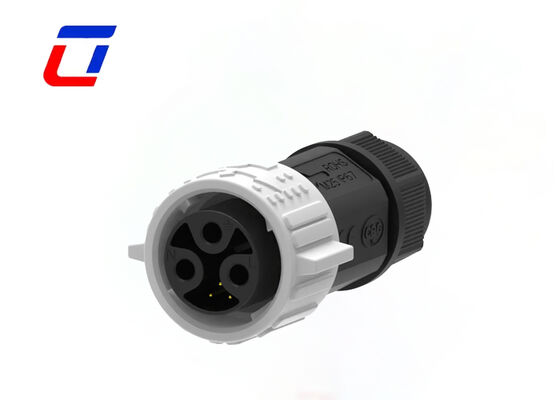

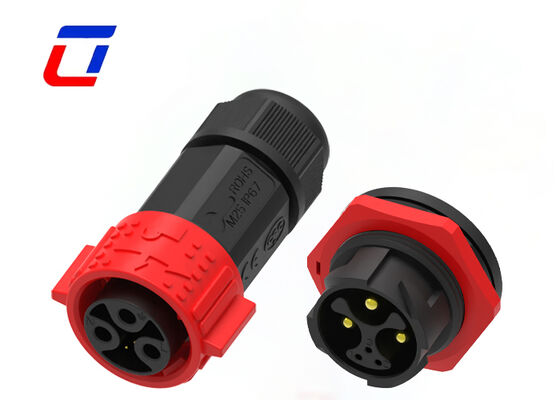

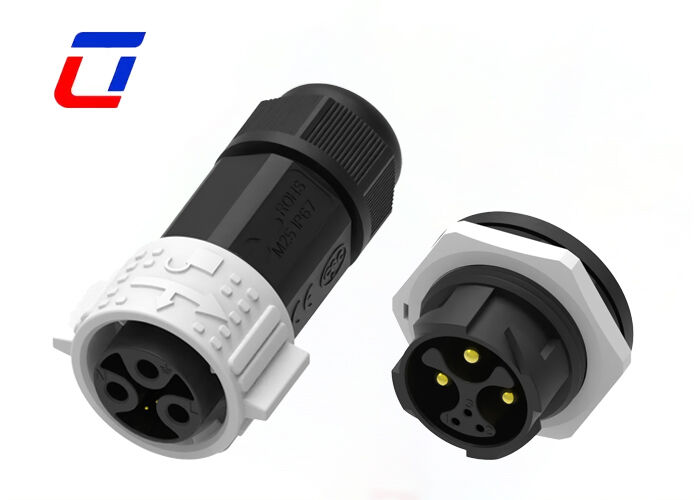

Name: M25 15A+5A κυκλικοί συνδετήρες πολλαπλών πινών 3+3 πινών γρήγορου κλεισίματος
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Price: Διαπραγματεύσιμα USD
Availability: InStock

Αρχική Σελίδα Προϊόντα Πολυ συνδετήρες καρφιτσών αδιάβροχοι

M25 15A+5A κυκλικοί συνδετήρες πολλαπλών πινών 3+3 πινών γρήγορου κλεισίματος

Λεπτομέρειες:

Τόπος καταγωγής:	Shenzhen, Κίνα
Μάρκα:	Ulinkcon
Πιστοποίηση:	CE/Rohs/TUV/UL
Αριθμό μοντέλου:	M25

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	Διαπραγμάτευση
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	κουτί
Χρόνος παράδοσης:	5 έως 8 εργάσιμες ημέρες
Όροι πληρωμής:	T/t, d/a, d/p, l/c
Δυνατότητα προσφοράς:	100000 ζευγάρια κάθε μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Αριθμός ακίδων:	3+3 καρφίτσες	Ρεύμα:	15Α+5Α
Υλικό:	Νάιλον	Εύρος Θερμοκρασίας:	-40℃~+105℃
Τύπος:	Αρσενική Θηλυκή πρίζα	Αξιολόγηση ανθεκτική στη φλόγα:	UL94-V0
Επισημαίνω:	M25 15A+5A κυκλικό πολλαπλό πιν σύνδεσμο , 3+3 καρφίτσες καλωδίου γρήγορης κλειδώσεως στον συνδετήρα της πλακέτας , αδιάβροχοι συνδετήρες πολλαπλών πινών με γρήγορη κλειδαριά

Συνδέσεις πολλαπλών ακίδων M25 15A+5A κυκλικές με γρήγορη κλειδαριά καλωδίου προς πλακέτα 3+3 ακίδων

Κύρια Χαρακτηριστικά

Σύστημα γρήγορης απελευθέρωσης με κλειδαριά ώθησης
Επιλογές πολλαπλών πυρήνων: 2 ακίδες, 3 ακίδες, 4 ακίδες, 5 ακίδες, 3+2 ακίδες, 3+3 ακίδες, 3+9 ακίδες, 3+13 ακίδες και 2+20 ακίδες
Έκδοση συναρμολόγησης πεδίου: επιλογές καλωδίου προς καλώδιο και καλωδίου προς πλακέτα
Ονομαστικό ρεύμα 20A για μακροχρόνια λειτουργία
Υποστηρίζεται υπηρεσία συναρμολόγησης καλωδίων, καλώς ήρθατε στην προσαρμογή
OEM/ODM ευπρόσδεκτα

Επισκόπηση προϊόντος

Σχεδιασμός διαμερίσματος 3+3 ακίδων για απομονωμένη τροφοδοσία & σήμα: Υιοθετώντας μια ακριβή δομή διαμερίσματος 3+3 ακίδων, ο σύνδεσμος πραγματοποιεί πλήρη απομόνωση των καναλιών τροφοδοσίας και σήματος. 3 αποκλειστικές ακίδες υποστηρίζουν τροφοδοσία υψηλής ισχύος 15A, ενώ άλλες 3 ανεξάρτητες ακίδες είναι για μετάδοση ασθενούς σήματος 5A. Ο σχεδιασμός διπλού βρόχου εξαλείφει την ηλεκτρομαγνητική διασταυρούμενη παρεμβολή και την παραμόρφωση σήματος, επιτρέποντας σύγχρονη και σταθερή τροφοδοσία και μετάδοση σήματος για ολοκληρωμένο εξοπλισμό.
Επαγγελματική ολοκληρωμένη σύνδεση καλωδίου προς πλακέτα: Με τυπική δομή καλωδίου προς πλακέτα, το ένα άκρο συνδέει καλώδια και το άλλο άκρο συνδέεται απευθείας στην πλακέτα κυκλώματος του εξοπλισμού χωρίς επιπλέον προσαρμογείς. Μπορεί να εγκατασταθεί σταθερά στην κύρια πλακέτα ελέγχου, απλοποιώντας σημαντικά την εσωτερική καλωδίωση του εξοπλισμού, εξοικονομώντας χώρο εγκατάστασης και καθιστώντας τη συναρμολόγηση του εξοπλισμού πιο συμπαγή και τυποποιημένη για έξυπνες ηλεκτρονικές συσκευές ελέγχου.
Διπλή ονομαστική τιμή ρεύματος για ακριβή αντιστοίχιση συνθηκών: Σχεδιασμένος με διαφοροποιημένες προδιαγραφές διπλής φόρτισης, το κύριο κανάλι τροφοδοσίας φέρει σταθερά ονομαστικό ρεύμα 15A για την τροφοδοσία του βασικού εξοπλισμού, και το κανάλι σήματος προσαρμόζεται στη μετάδοση ασθενούς ρεύματος 5A για σήματα αισθητήρων και εντολές ελέγχου. Ο λογικός σχεδιασμός διακλάδωσης αποφεύγει την υπερθέρμανση, την εξασθένηση σήματος και τη διαταραχή ρεύματος, διασφαλίζοντας εξαιρετικά σταθερή λειτουργία.
Δομή γρήγορης κλειδαριάς χωρίς σπείρωμα με αυτοασφάλιση: Εξοπλισμένο με αναβαθμισμένη δομή αυτοασφάλισης γρήγορης κλειδαριάς χωρίς εργαλεία, μπορεί να κλειδώσει αυτόματα με απλή ώθηση με σφιχτή και αντικραδασμική σύνδεση. Η δομή κατά της χαλάρωσης και της πτώσης αντιστέκεται στους κραδασμούς του εξοπλισμού και την εξωτερική έλξη. Ο σχεδιασμός πίεσης για απελευθέρωση υποστηρίζει γρήγορη χειροκίνητη συναρμολόγηση και αποσυναρμολόγηση, βελτιώνοντας σημαντικά την αποδοτικότητα μαζικής παραγωγής και συντήρησης.
Τυπική καθολική προδιαγραφή M25: Υιοθετώντας βιομηχανικό πρότυπο μέγεθος M25 κυκλικό με λογική απόσταση ακίδων και επαρκή απόσταση μόνωσης. Η τυποποιημένη δομή είναι ιδιαίτερα συμβατή με τα κύρια αξεσουάρ M25 της αγοράς για εύκολη αντικατάσταση. Η μεγάλη κοιλότητα παρέχει εξαιρετική απόδοση απαγωγής θερμότητας με χαμηλή αύξηση θερμοκρασίας κατά τη μακροχρόνια λειτουργία.
Βιομηχανικού βαθμού επιβραδυντικό φλόγας & μονωτικό περίβλημα: Μονοκόμματο χυτό με πλαστικό μηχανικής υψηλής αντοχής επιβραδυντικό φλόγας, το περίβλημα διαθέτει εξαιρετική απόδοση μόνωσης για την αποφυγή ηλεκτρικής διαρροής και βραχυκυκλώματος. Έχει εξαιρετική αντοχή στη γήρανση, στην υψηλή θερμοκρασία και στην κρούση, προσαρμόζεται στη μακροχρόνια συνεχή λειτουργία και σε κλειστές συνθήκες εργασίας υψηλής θερμοκρασίας εντός του εξοπλισμού με σταθερή απόδοση υπηρεσίας.

Τεχνικές Προδιαγραφές

Σύστημα Συνδέσμου	Καλώδιο προς Καλώδιο/Πλακέτα
Σφραγιζόμενο	Ναι
Σύνδεσμος & Επαφές Τερματίζονται σε	Καλώδιο & Καλώδιο
Τύπος Κυκλικού Συνδέσμου	Φις, Υποδοχή
Τύπος Κελύφους	Πλαστικό Κέλυφος
Τύπος Προϊόντος	Κιτ Συνδέσμου
Αριθμός Θέσεων	3+3
Αριθμός Θέσεων Σήματος	3
Επαφές Προ-φορτωμένες	Ναι
Τάση Λειτουργίας (VAC)	600V μέγ.
Τάση Λειτουργίας (VDC)	600V μέγ.
Υλικό Κελύφους	PA66
Τύπος Υλικού Μόνωσης Κυκλικού Συνδέσμου	Θερμοπλαστικό Χαμηλής Πυρκαγιάς
Ερμητικά Σφραγισμένο	Ναι
Στυλ Εισόδου	Πλευρικό
Τύπος Περιβαλλοντικής Προστασίας	Ελαστομερές Σφραγισμένο, Ερμητικά Σφραγισμένο
Υλικό Δακτυλίου Ο	Ελαστομερές Σφραγισμένο, Ερμητικά Σφραγισμένο
Περιβαλλοντική Προστασία	Ναι
Ονομαστικό Ρεύμα Επαφής (Μέγιστο) (A)	20A μέγ.
Τύπος Επαφής Κυκλικού Συνδέσμου	Ακίδα-Υποδοχή
Τύπος Στήριξης Συνδέσμου	Στήριξη Καλωδίου (Ελεύθερη Κρεμαστή)
Τύπος Ευθυγράμμισης Σύζευξης	Με κλειδί
Διατήρηση Σύζευξης	Με
Μέγεθος Καλωδίου (AWG)	20AWG, 18AWG, 16AWG, 14AWG
Εύρος Θερμοκρασίας Λειτουργίας (°C)	-40 ~105°C
Επίπεδο Σφράγισης Νερού IP	IP67
Επίπεδο Σφράγισης Σκόνης IP	6
Βαθμολογία Αναφλεξιμότητας UL	UL 94V-0

Βιομηχανίες Εφαρμογής

Εφαρμογή Επικοινωνιών
Μηχανές κωδικοποίησης προϊόντων
Κωδικοποίηση προϊόντων αποθέματος
Συστήματα εκτύπωσης inkjet
Ηλιακό Σύστημα
Βιομηχανικός εξοπλισμός εκτύπωσης inkjet
Εξοπλισμός ηλεκτρικής ενέργειας
Εργαστηριακός εξοπλισμός εγκληματολογικής & παθολογικής εξέτασης
Εξοπλισμός επικοινωνιών
Βαριά μηχανήματα

Διάσταση Παραγωγής

Τεχνικές Λεπτομέρειες

Συχνές Ερωτήσεις

Τι είναι η ονομαστική τάση;

Η ονομαστική τάση, γνωστή και ως τάση λειτουργίας, εξαρτάται κυρίως από το υλικό μόνωσης του συνδέσμου που χρησιμοποιείται και την απόσταση μεταξύ των μεγεθών των επαφών. Ορισμένα εξαρτήματα ή συσκευές ενδέχεται να μην λειτουργούν σωστά όταν λειτουργούν κάτω από την ονομαστική τους τάση.

Τι είναι το ονομαστικό ρεύμα;

Ονομαστικό ρεύμα, γνωστό και ως ρεύμα λειτουργίας. Όταν λειτουργούν κάτω από το ονομαστικό ρεύμα με την κατάλληλη τάση, οι σύνδεσμοι γενικά λειτουργούν σωστά. Κατά τον σχεδιασμό του συνδέσμου, οι θερμικές εκτιμήσεις διασφαλίζουν ότι ο σύνδεσμος πληροί τις απαιτήσεις ονομαστικού ρεύματος, καθώς η ροή του ρεύματος παράγει θερμότητα λόγω της αντίστασης του αγωγού και της αντίστασης επαφής.

Πώς εγγυάστε την ποιότητα του προϊόντος;

Εφαρμόζουμε αυστηρό ποιοτικό έλεγχο καθ' όλη τη διάρκεια της παραγωγικής διαδικασίας: επιθεώρηση πρώτων υλών, ενδο-γραμμικό έλεγχο και τελική δειγματοληπτική επιθεώρηση. Όλα τα προϊόντα συνοδεύονται από εγγύηση 12 μηνών έναντι κατασκευαστικών ελαττωμάτων.
