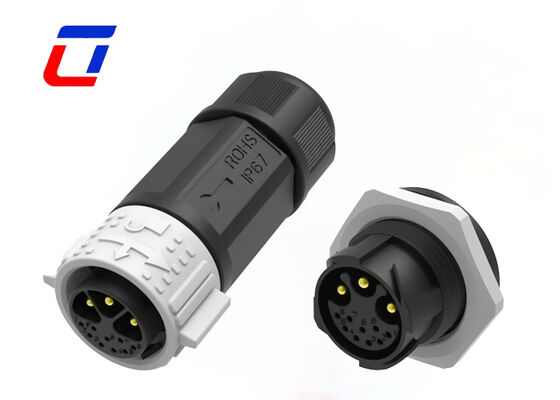

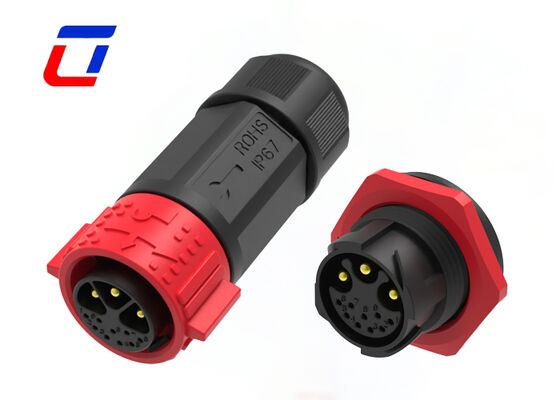

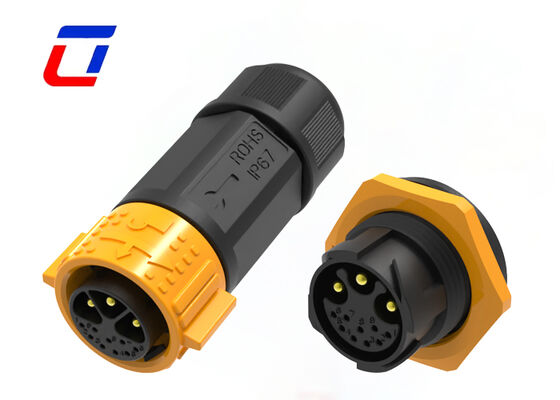

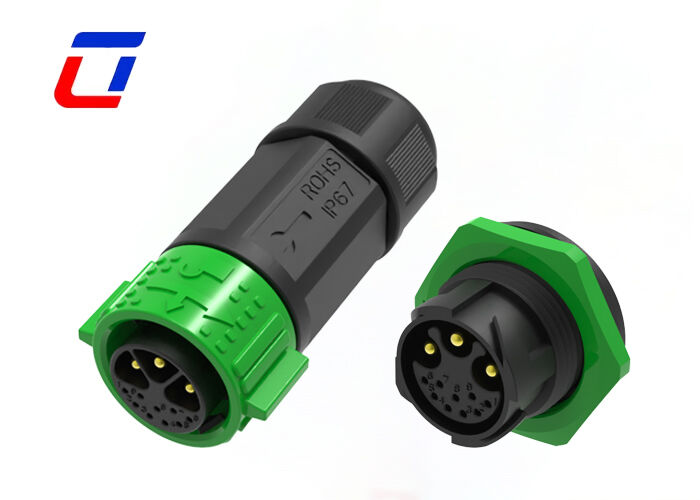

Πολλαπλός σύνδεσμος 3+9 Pin M25 20A 300V εξωτερικός αδιάβροχος σύνδεσμος
Βασικά χαρακτηριστικά
- Σύστημα άμεσης απελευθέρωσης κλειδαριού πίεσης
- Επιλογές πολυπυρήνων: 2Pin,3Pin,4Pin,5Pin,3+2Pin,3+3Pin,3+9Pin,3+13Pin και 2+20Pin
- Έκδοση συναρμολόγησης πεδίου:και από σύρμα σε σύρμα και από σύρμα σε πλακέτα επιλογές
- Διορισμένο ρεύμα 20A για μακράς διάρκειας εργασία
- Υπηρεσία συναρμολόγησης καλωδίων υποστηρίζεται, ευπρόσδεκτη σε εξατομικευμένο
- OEM/ODM ευπρόσδεκτα
Βιομηχανίες εφαρμογής
- Εφαρμογή επικοινωνιών
- Μηχανές κωδικοποίησης προϊόντων
- κωδικοποίηση προϊόντων απογραφής
- Συστήματα ένεσης μελάνης
- Ηλιακό Σύστημα
- Βιομηχανικό εξοπλισμό ένεσης μελάνης
- Ηλεκτρικός εξοπλισμός
- Εργαστηριακό ιατροδικαστικό και παθολογικό εξοπλισμό
- Εξοπλισμός επικοινωνιών
- Εργαλεία βαρέων μηχανών
Γρήγορες λεπτομέρειες για το 3+9PinΣυνδετήρας αρσενικό θηλυκό
Σύντομα αυτοκλειδωτική δομή (χωρίς νήματα)
Σχεδιασμός κλειδώματος με ένα πάτημα, σαφής ανατροφοδότηση κλικ κλειδώματος, δομή κατά της χαλάρωσης και αντι-δονήσεων, χωρίς ανάγκη βίδας και περιστροφής.να αποφεύγεται η τυχαία αποσύνδεση υπό συνθήκες μακροχρόνιας δονήσεως, υποστηρίζουν πάνω από 5000 φορές σταθερούς κύκλους συνδεδεμένων συσκευών.
3+9 Διαμόρφωση υβριδικών πινών (διαχωρισμός ισχύος + σήματος)
3 πινάκια ισχύος μεγάλης διαμέτρου για το κύριο κύκλωμα ισχύος, 9 μικρά πινάκια σήματος για τους αισθητήρες, τις γραμμές επικοινωνίας και ελέγχου, ανεξάρτητη σχεδίαση απομόνωσης πινών για την αποφυγή παρεμβολών σήματος,να συνειδητοποιήσει ένα σύνδεσμο για διπλή μετάδοση.
Υψηλής απόδοσης στερέωμα PA66
UL94-V0 επιβραδυντικό φλόγας PA66 νάιλον, υψηλή αντοχή στη τράβηξη, αντιγήρανση, αντοχή σε λάδι, αντοχή σε διάβρωση οξέων και αλκαλίων, ευρύ εύρος θερμοκρασίας εργασίας -40°C ~ +105°C,Προσαρμόζεται εξωτερικό και εξοπλισμό εσωτερικό σκληρό περιβάλλον θερμοκρασίας.
IP67 Πλήρης προστασία από τη σφράγιση
Ενσωματωμένο σύστημα σφραγίσματος υψηλής ελαστικότητας σε σιλικόνη, πλήρως συνδεδεμένο με προστασία IP67, αποτρέποντας το νερό, τη σκόνη, την διείσδυση υγρασίας, κατάλληλο για εξωτερικούς χώρους, εργαστήρια,ντουλάπι εξοπλισμού και άλλα σκηνικά υγρών/σκονισμένων.
Ασφαλής ονομαστική τάση 300V
Τυποποιημένη ονομαστική τάση 300V AC/DC, χρυσοκάλυβα, πολύ χαμηλή αντίσταση στην επαφή, σταθερή αγωγιμότητα, χωρίς θέρμανση κατά τη διάρκεια μακροχρόνιας συνεχούς λειτουργίας φορτίου,Ασφαλής για νέα ενεργειακή τροφοδοσία.
Ασφαλές και φιλικό προς το περιβάλλον
Πλήρως συμβατό με τα περιβαλλοντικά πρότυπα RoHS & REACH, μη τοξικά και απαλλαγμένα από ρύπανση υλικά, προαιρετική τοποθέτηση πίνακα / καλώδιο ίσιο τύπου δύο φόρμες εγκατάστασης,Υποστήριξη του πελάτη προσαρμοσμένο ρεύμα καρφί και μέγεθος καλωδίου.
| Χαρακτηριστικά τύπου προϊόντος |
| Σύστημα σύνδεσης |
Καλώδιο-στο-Πλοίο |
| Επενδύσεις |
- Ναι, ναι. |
| Συνδετήρας & Επαφή Τερματίζει σε |
Σύρμα και καλώδιο |
| Τύπος κυκλικού συνδέσμου |
Κύλινδρο, δοχείο |
| Τύπος κελύφους |
Πλαστικό κέλυφος |
| Τύπος προϊόντος |
Συσκευή σύνδεσης |
| Χαρακτηριστικά διαμόρφωσης |
| Αριθμός θέσεων |
3+9 |
| Αριθμός θέσεων σήματος |
9 |
| Προεγκατασταμένες επαφές |
- Ναι, ναι. |
| Ηλεκτρικά χαρακτηριστικά |
| Δραστηριακή τάση (VAC) |
600V το πολύ. |
| Δραστηριακή τάση (VDC) |
600V το πολύ. |
| Χαρακτηριστικά του σώματος |
| Υλικό κελύφους |
PA66 |
| Τύπος υλικού μόνωσης κυκλικού συνδέσμου |
Θερμοπλαστικά χαμηλού κινδύνου πυρκαγιάς |
| Ερμητικά σφραγισμένα |
- Ναι, ναι. |
| Στυλ εισόδου |
Αριστερά |
| Τύπος προστασίας του περιβάλλοντος |
Ελαστομερές σφραγισμένα, ερμητικά σφραγισμένα |
| Υλικό O-ring |
Ελαστομερές σφραγισμένα, ερμητικά σφραγισμένα |
| Προστασία του περιβάλλοντος |
- Ναι, ναι. |
| Χαρακτηριστικά επικοινωνίας |
| Διορισμός ρεύματος επαφής (μέγιστο) (Α). |
15A το πολύ. |
| Τύπος επαφής κυκλικού συνδέσμου |
Σφραγίδα |
| Μηχανική σύνδεση |
| Τύπος τοποθέτησης συνδέσμου |
Στήριξη καλωδίου (ελεύθερη) |
| Τύπος ευθυγράμμισης ζευγαρώματος |
Κλειδί |
| Διατήρηση ζευγαρώματος |
Με |
| Μέγεθος |
| Μέγεθος συρμάτων (AWG) |
20AWG, 18AWG, 16AWG,14AWG, |
| Όροι χρήσης |
| Περιοχή θερμοκρασίας λειτουργίας (°C) |
-40 ~ 105°C |
| Επίπεδο σφράγισης νερού IP |
Διάκριση IP67 |
| Επίπεδο σφραγίσματος από σκόνη IP |
6 |
| Βιομηχανικά πρότυπα |
| Αξιολόγηση εύφλεκτης επιφάνειας UL |
UL 94V-0 |
Διάσταση παραγωγής
Περισσότερες τεχνικές λεπτομέρειες
Γενικές ερωτήσεις
Ε1:Ποια είναι η ονομαστική τάση;
Α1:Οι ονομαστικές τάσεις, επίσης γνωστές ως τάσεις λειτουργίας, εξαρτώνται κυρίως από το χρησιμοποιούμενο υλικό μόνωσης των συνδέσεων, την απόσταση μεταξύ του μεγέθους της επαφής.Ορισμένα από τα εξαρτήματα ή τις συσκευές σε μικρότερη από τη ονομαστική τάση μπορεί να μην είναι πλήρως εξοπλισμένα με τις λειτουργίες τους..
Ε2:Τι γίνεται αν υπάρχουν προβλήματα ποιότητας με τα παραλήφθητα αγαθά;
Α2:Παρακαλούμε παρέχετε φωτογραφίες/βίντεο των ελαττωματικών προϊόντων εντός 7 ημερών από την παραλαβή.ή μερική επιστροφή ανάλογα με την κατάσταση.
Ε3:Πώς εγγυάστε την ποιότητα του προϊόντος;
Α3: Εφαρμόζουμε αυστηρό έλεγχο ποιότητας σε όλη τη διαδικασία παραγωγής: επιθεώρηση πρώτων υλών, δοκιμές σε γραμμή και τελική επιθεώρηση δειγματοληψίας.Όλα τα προϊόντα συνοδεύονται από εγγύηση 12 μηνών κατά κατασκευαστικών ελαττωμάτων..
