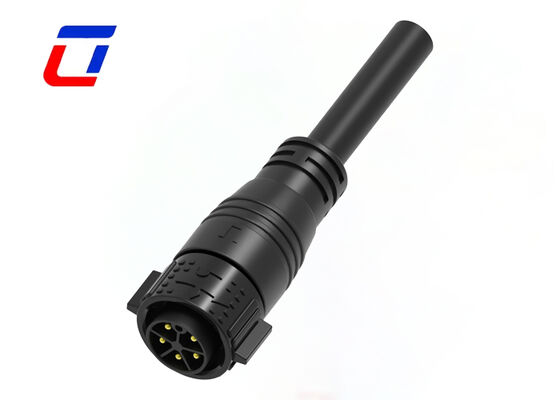

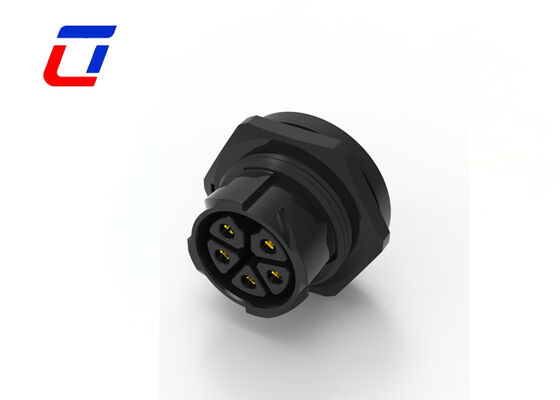

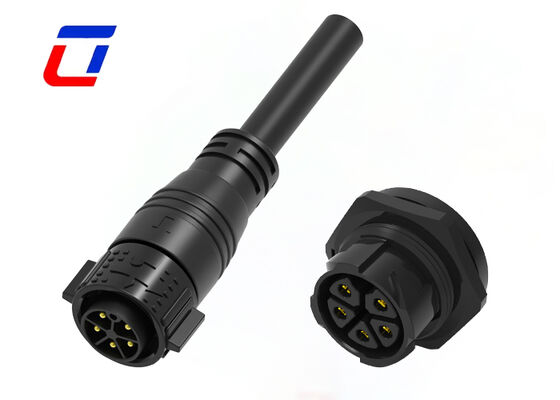

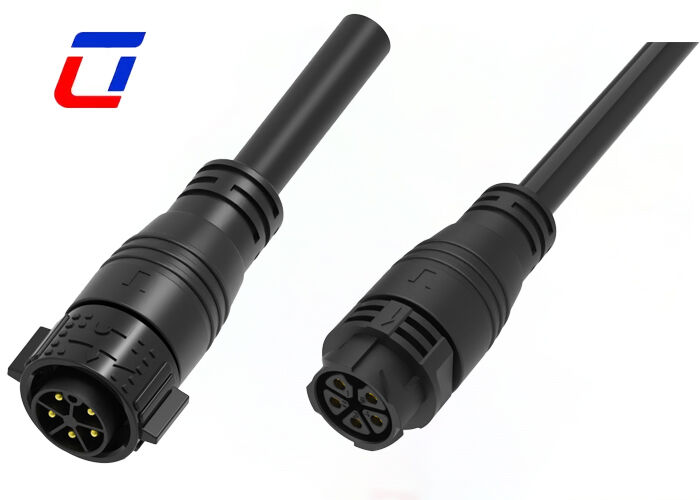

Σύνδεσμοι σύνδεσης με γρήγορη κλειδαριά M25 20A
Αυτός ο σύνδεσμος ηλεκτρικού καλωδίου 5 πιν M25 είναι ένας στρογγυλός αδιάβροχος σύνδεσμος 300V που έχει σχεδιαστεί για βιομηχανικές εφαρμογές ηλεκτρικής ενέργειας.Με σύστημα γρήγορης απελευθέρωσης με κλειδαριά πίεσης και σχεδιασμό προφυλακτήρα άνδρα-γυναίκας, παρέχει αξιόπιστη σύνδεση ηλεκτρικής ενέργειας για εξοπλισμό που τοποθετείται σε πάνελ σε απαιτητικά περιβάλλοντα.
Επισκόπηση του προϊόντος
1. Τυπικές ηλεκτρικές παραμέτρους
Κατηγοριοποιημένο ρεύμα 20A, 5-pin ανδρικό και θηλυκό σύνολο συνδυασμένο συνειδητοποιεί πολλαπλή διαδρομή μετάδοσης ισχύος με σταθερή ισχύ εξόδου
Συμμόρφωση με το περιβαλλοντικό πρότυπο RoHS, απαλλαγή από επιβλαβή βαρέα μέταλλα, πλήρης συμμόρφωση για εξαγωγή στο εξωτερικό
2. PA66 Φωτοαποκλιματική πλαστική θήκη
Κατασκευασμένο από υψηλής αντοχής πλαστικό PA66, ανθεκτικό στις συγκρούσεις και αντιγήρανση, χωρίς ρωγμές ή εύθραυστα μετά από μακρά χρήση
Εξαιρετική απόδοση μόνωσης αποτρέπει τον κίνδυνο διαρροής, σταθερή φυσική και ηλεκτρική απόδοση σε ευρύ εύρος θερμοκρασιών
3. Δομή γρήγορης σύνδεσης κλειδαριού πίεσης
Σχεδιασμός πίεσης-κλείδωσης (push-to-lock) που κλειδώνει αυτόματα μετά την τοποθέτηση, χωρίς εργαλεία για εύκολη λειτουργία
Η σφιχτή δέσμευση της πόρτας παρέχει αξιόπιστη απόδοση κατά των δονήσεων, αποτρέποντας χαλαρή σύνδεση και διακοπή ρεύματος υπό συνεχείς δονήσεις
4. Παγκόσμιο M25 Standard Size
Τυπική διάσταση M25 ταιριάζει με τις περισσότερες τρύπες των πάνελ εξοπλισμού, αρσενικές και θηλυκές κεφαλές ευθυγραμμίζονται με ακρίβεια χωρίς αντιστάθμιση
Το διαχωρισμένο σχεδιασμό ανδρών και γυναικών που ταιριάζουν απλοποιεί την καλωδίωση, την συναρμολόγηση εξοπλισμού και τη μεταγενέστερη συντήρηση της αντικατάστασης
5Ευρύ πεδίο εφαρμογής
Κατάλληλο για βιομηχανικές μονάδες ελέγχου, εξωτερικό φωτισμό, μικρές συσκευές νέας ενέργειας, έξυπνα όργανα και γραμμές σύνδεσης ηλεκτρικής ενέργειας αυτοματισμού
Βασικά χαρακτηριστικά
- Σύστημα γρήγορης απελευθέρωσης με κλειδαριά πίεσης για λειτουργία χωρίς εργαλείο
- Διατίθενται πολλαπλές διαμορφώσεις πινών: 2pin, 3pin, 4pin, 5pin, 3+2pin, 3+3pin, 3+9pin, 3+13pin, 5+2pin και 2+20pin
- Εκδόσεις συναρμολόγησης πεδίου: επιλογές καλωδίου σε καλώδιο και καλωδίου σε πλακέτο
- Υδατοασφαλής σύνδεσμος υψηλού ονομαστικού ρεύματος κατάλληλος για συνεχή λειτουργία 20A
- Υπηρεσία συναρμολόγησης καλωδίων υποστηρίζεται με επιλογές προσαρμογής
- Υπηρεσίες OEM/ODM ευπρόσδεκτες
Ηλεκτρικές προδιαγραφές
| Παράμετρος |
Προδιαγραφές |
| Αριθμός Πολωνών |
Πυρόστερος συνδέσμος 5 πιν |
| Τρέχουσα αξιολόγηση |
Μέγιστο 20A |
| Κατηγορία τάσης |
Μέγιστο 300VAC |
| Δυνατότητα Η τάση |
1500VAC @ 60 δευτερόλεπτα |
Τεχνικές προδιαγραφές
| Παράμετρος |
Προδιαγραφές |
| Αντίσταση επαφής |
Μέγιστο 10 mΩ |
| Αντίσταση μόνωσης |
500 MΩ σε 500VDC |
| Θέρμανση λειτουργίας |
-40°C έως +105°C |
| Αξιολόγηση ΙΠ |
IP67 (1 μέτρο / 30 λεπτά) |
| Υλικό μούχλας |
PA66 |
| Επικοινωνιακό/Τερματικό υλικό |
Χρυσό επιχρυσωμένο χάλκινο |
| Υλικό σφραγίδας |
Σιλικόνη |
Παράμετροι λειτουργίας
| Παράμετρος |
Προδιαγραφές |
| Κατηγορία τάσης |
600VAC μέγιστο |
| Τρέχουσα αξιολόγηση |
Μέγιστο 30A |
| Ελάχιστο μέγεθος καλωδίου |
6.5mm - 10mm |
| Μέγιστο μέγεθος καλωδίου |
10.5mm - 18mm |
| Μέγιστη περιοχή διατομής καλωδίου |
0.5mm2 - 6.0mm2 |
Βιομηχανίες εφαρμογής
- Εξοπλισμός επικοινωνιών
- Μηχανές κωδικοποίησης προϊόντων και συστήματα ένεσης μελανιού
- Εξοπλισμός κωδικοποίησης προϊόντων απογραφής
- Βιομηχανικό εξοπλισμό ένεσης μελανιού
- Ηλιακά συστήματα ενέργειας
- Ηλεκτρικός εξοπλισμός
- Εργαστηριακό εξοπλισμό εγκληματολογίας και παθολογίας
- Εργαλεία βαρέων μηχανών
