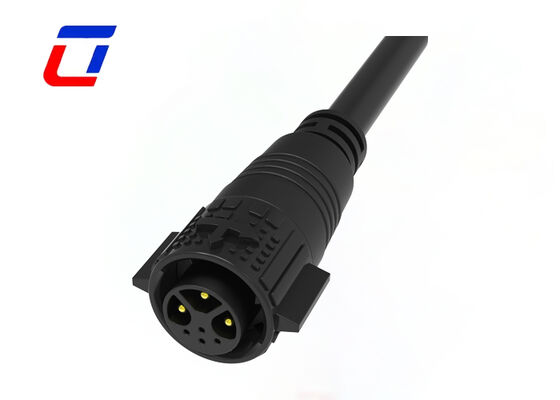

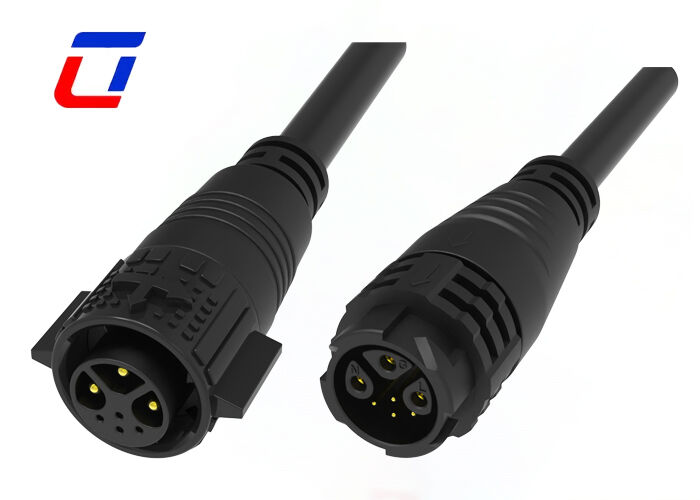

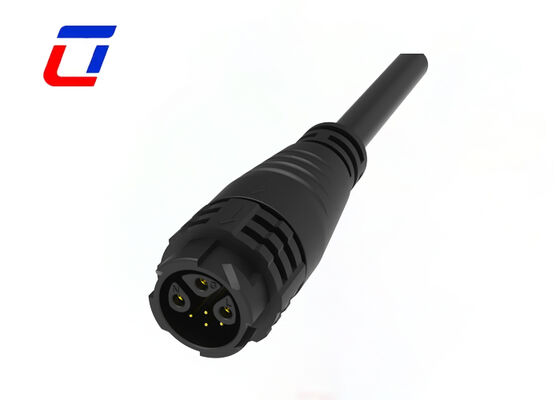

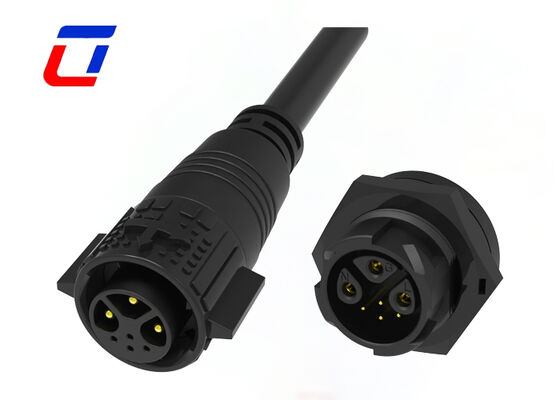

Name: M19 3+4 ακίδων Αδιάβροχοι συνδετήρες καλωδίων 15A+5A 300V IP67 Αρσενικός Θηλυκός σύνδεσμος πολλαπλών ακίδων
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: Μ19
Availability: InStock

Αρχική Σελίδα Προϊόντα αδιάβροχος συνδετήρας καλωδίων

M19 3+4 ακίδων Αδιάβροχοι συνδετήρες καλωδίων 15A+5A 300V IP67 Αρσενικός Θηλυκός σύνδεσμος πολλαπλών ακίδων

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Ulinkcon
Πιστοποίηση:	CE/Rohs/TUV/UL
Αριθμό μοντέλου:	Μ19

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	Διαπραγμάτευση
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	1. Πλαστική σακούλα, 2. Χαρτοκιβώτιο, 3. Σύμφωνα με τις απαιτήσεις του πελάτη
Χρόνος παράδοσης:	3~6 εργάσιμες ημέρες
Όροι πληρωμής:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Δυνατότητα προσφοράς:	100000 ζεύγη μηνιαίως

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Καρφίτσα:	3+4Pin	Ονομαστική τάση:	300V
Τρέχουσα βαθμολογία:	20Α	Υλικό:	Νάιλον
Επίπεδο προστασίας:	IP67	Θερμοκρασία:	-40~+105℃
Επισημαίνω:	M19 αδιάβροχες συρμάτινες υποδοχές IP67 , 3+4 ακίδων αδιάβροχη υποδοχή καλωδίου , αρσενική θηλυκή αδιάβροχη υποδοχή 300V

M19 αρσενικό θηλυκό βύσμα 300V εξωτερικού χώρου 3+4 ακροδεκτών τροφοδοσίας και σήματος

Επισκόπηση προϊόντος

Ο αδιάβροχος αρσενικός και θηλυκός συνδετήρας καλωδίων M19 3+4 Pin IP67 είναι μια μοναδικά σχεδιασμένη λύση υβριδικής σύνδεσης διαιρούμενου ρεύματος. Διαφορετικό από τους συμβατικούς συνδέσμους με ενοποιημένη προδιαγραφή ρεύματος, διαθέτει σχεδιασμό διαφοροποιημένου φορτίου ρεύματος: 3 ακίδες υποστηρίζουν κύρια παροχή ρεύματος 15A υψηλού ρεύματος, ενώ 4 ακίδες χειρίζονται σήμα χαμηλού ρεύματος 5Α και μετάδοση βοηθητικής ισχύος. Με ονομαστική αντίσταση τάσης 300V και εξοπλισμένο με πλήρη αδιάβροχη απόδοση IP67 και δομή κλειδώματος χωρίς εργαλεία, αυτός ο σύνδεσμος ανταποκρίνεται τέλεια στις διπλές απαιτήσεις τροφοδοσίας υψηλής ισχύος και μετάδοσης σήματος ακριβείας για υβριδικό εξοπλισμό, βελτιστοποιώντας σημαντικά τη διάταξη της εσωτερικής καλωδίωσης.

Γρήγορη περιγραφή

3+4 Σχεδίαση διαιρεμένου ρεύματος για διπλή αντιστοίχιση ισχύος και σήματος: Η επιστημονική ομαδοποίηση ακίδων διαχωρίζει ανεξάρτητα το κύκλωμα ισχύος και το κύκλωμα σήματος. Η ομάδα υψηλής ισχύος 3 ακίδων εξασφαλίζει σταθερή συνεχή έξοδο ρεύματος 15Α για τη λειτουργία του βασικού εξοπλισμού. η βοηθητική ομάδα 4 ακίδων υποστηρίζει μετάδοση χαμηλού ρεύματος 5Α για αισθητήρες και σήματα ελέγχου. Η φυσική απομόνωση αποφεύγει τη σύγκρουση φορτίου και την αλληλεπίδραση σήματος, διασφαλίζοντας τόσο σταθερότητα ισχύος όσο και ακρίβεια σήματος.
Αντίσταση υψηλής τάσης 300V για βιομηχανική ασφάλεια: Υιοθετώντας παχύρρευστη ενσωματωμένη μονωτική δομή, ο σύνδεσμος αντέχει σε ονομαστική τάση έως και 300V και αντιστέκεται σε στιγμιαία υπέρταση τάσης και διακυμάνσεις κυκλώματος. Αποτρέπει αποτελεσματικά τη διαρροή ηλεκτρικής ενέργειας, το βραχυκύκλωμα και τη βλάβη της μόνωσης, παρέχοντας αξιόπιστη ηλεκτρική ασφάλεια για βιομηχανικό και εξωτερικό ηλεκτρικό εξοπλισμό.
IP67 Πλήρης αδιάβροχη προστασία και προστασία από τη σκόνη: Ο πολυστρωματικός σχεδιασμός δακτυλιοειδούς στεγανοποίησης επιτυγχάνει πλήρως κλειστή προστασία μετά το ζευγάρωμα αρσενικό με θηλυκό. Αποτρέπει πλήρως τη βύθιση του βρόχινου νερού, τη συσσώρευση σκόνης, τη μόλυνση υγρασίας και ελαφρού λαδιού, προσαρμόζοντας τη μακροχρόνια σταθερή λειτουργία σε υγρά, σκονισμένα και υπαίθρια σκληρά περιβάλλοντα εργασίας.
Αυτοκλείδωμα & Αντικραδασμική Δομή χωρίς εργαλεία: Η ακριβής αντιστοίχιση αρσενικού και θηλυκού εξασφαλίζει ομαλή απόφραξη και σφιχτή εφαρμογή. Ο αναβαθμισμένος μηχανισμός αυτόματου κλειδώματος πόρπης επιτρέπει το αυτόματο κλείδωμα μετά την εισαγωγή. Με εξαιρετική αντιχαλαρωτική και αντικραδασμική ικανότητα, αποτρέπει αποτελεσματικά τη διακοπτόμενη σύνδεση που προκαλείται από κραδασμούς του εξοπλισμού και το τράβηγμα του καλωδίου.
Μεγάλη αντοχή στη θερμοκρασία και μεγάλη διάρκεια ζωής: Κατασκευασμένο από ανθεκτικό στις καιρικές συνθήκες τροποποιημένο πλαστικό μηχανικής και αντιοξειδωτικούς αγώγιμους ακροδέκτες, λειτουργεί σταθερά από -40℃ έως +105℃. Αντιστέκεται σε ρωγμές σε χαμηλή θερμοκρασία, γήρανση σε υψηλή θερμοκρασία, υπεριώδη ακτινοβολία και ήπια διάβρωση, κατάλληλο για διαφορετικές τοπικές και περιβαλλοντικές συνθήκες εργασίας.

Κύρια Χαρακτηριστικά

Σύστημα γρήγορης απελευθέρωσης κλειδώματος ώθησης
Επιλογές πολλαπλών πυρήνων: 2Pin, 3Pin, 4Pin, 5Pin για Power
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin και 2+20Pin για συνδυασμένο σήμα ισχύος
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin και 18Pin για διαθέσιμο σήμα
Έκδοση συναρμολόγησης πεδίου: επιλογές από σύρμα σε καλώδιο και από καλώδιο σε πλακέτα
Ρεύμα με ονομαστική τιμή 20Α για μακροχρόνια λειτουργία
Υποστηρίζεται υπηρεσία συναρμολόγησης καλωδίων
OEM/ODM καλώς ήρθατε

Τεχνικές Προδιαγραφές

Ηλεκτρικές Παράμετροι
Αριθμός Πολωνών	3+4Pin
Τρέχουσα βαθμολογία	20 Α μέγ.
Εκτίμηση τάσης	300VAC μέγ
Ανθεκτικότητα Τάση	1500VAC @ 60 s.
Τεχνικές Παράμετροι
Επικοινωνήστε με την Αντίσταση	10 mΩ μέγ
Μονωτική Δομή	500 MΩ στα 500 VDC
Θερμοκρασία λειτουργίας	-40°C ~ +105°C
Κλάση IP	IP67 (1m / 30min) όταν συνδυάζεται
Υλικό καλουπιού	PA66
Υλικό επαφής/τερματικού	Επιχρυσωμένο ορείχαλκο
Υλικό σφραγίδας	Σιλικόνη

Βιομηχανίες Εφαρμογών

Φώτα ανάπτυξης
Εφαρμογή Επικοινωνιών
Μηχανές κωδικοποίησης προϊόντων
Κωδικοποίηση προϊόντος αποθέματος
Συστήματα Inkjet
Ηλιακό σύστημα
Βιομηχανικός εξοπλισμός inkjet
Εξοπλισμός ηλεκτρικής ενέργειας
Εργαστηριακός ιατροδικαστικός & παθολογικός εξοπλισμός
Εξοπλισμός επικοινωνιών
Βαριά μηχανήματα

Παράμετροι Λειτουργίας

Εκτίμηση τάσης	600VAC μέγ
Τρέχουσα βαθμολογία	20 Α μέγ
Ελάχιστο μέγεθος καλωδίου OD	3,0 mm ~ 6,0 mm
Μέγιστο μέγεθος καλωδίου OD	8,0 mm ~ 10,0 mm
Μέγ. Περιοχή διατομής καλωδίου	0,5mm² ~ 2,5mm²

Σκίτσο σχεδίασης
