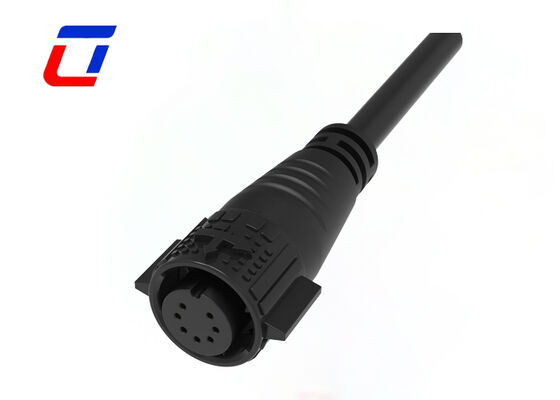

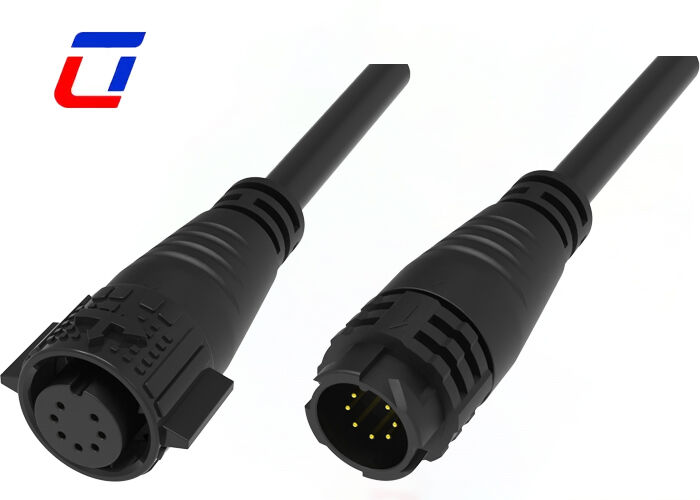

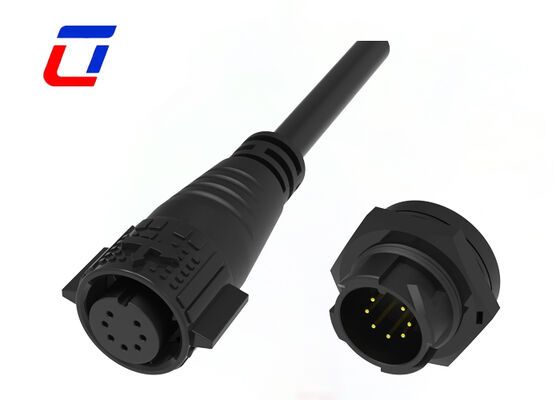

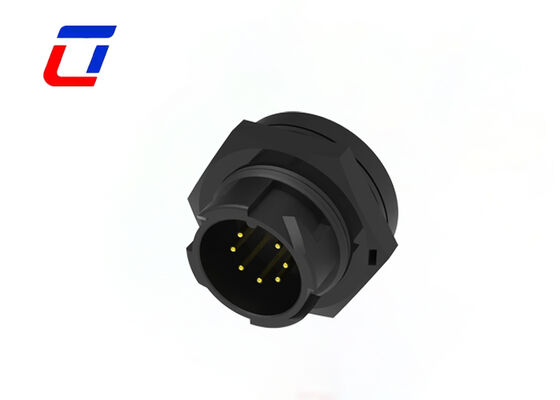

M19 Πλαστικοί αρσενικοί θηλυκοί σύνδεσμοι 3+2 ακίδων Κυκλικός σύνδεσμος ισχύος και σήματος
Ως σύνθετος συνδετήρας πολλαπλών λειτουργιών απευθείας από το εργοστάσιο, ο αδιάβροχος σύνδεσμος 300V M19 3+2Pin διαθέτει χωριστή διάταξη ακροδεκτών ισχύος και σήματος, πραγματοποιώντας ενσωματωμένη τροφοδοσία ρεύματος και ακριβή μετάδοση δεδομένων σε μία συμπαγή μονάδα. Υιοθετώντας μια αυτοασφαλιζόμενη δομή Push Lock χωρίς νήματα, προσφέρει αποτελεσματική συναρμολόγηση χωρίς εργαλεία και εξαιρετική απόδοση κατά της χαλάρωσης. Εξοπλισμένος με επιχρυσωμένους ορειχάλκινους πείρους επαφής και με μεγάλο εύρος αντοχής στη θερμοκρασία και πλήρη αδιάβροχη βαθμολογία IP67, αυτός ο σύνδεσμος βιομηχανικής ποιότητας διαθέτει σταθερή ηλεκτρική απόδοση και ισχυρή περιβαλλοντική προσαρμοστικότητα, χρησιμεύοντας ως μια αξιόπιστη λύση παροχής χύμα για βιομηχανικό έλεγχο και έξυπνο εξοπλισμό εξωτερικού χώρου.
Επισκόπηση προϊόντος
-
Επιχρυσωμένοι ορειχάλκινοι πείροι για αντιοξειδωτική & σταθερή αγωγιμότητα: Οι ακίδες επαφής πυρήνα υιοθετούν ορειχάλκινη βάση υψηλής καθαρότητας με επίχρυση επεξεργασία ακριβείας. Διαφορετικό από τα συνηθισμένα επικασσιτερωμένα τερματικά, αποφεύγει αποτελεσματικά την οξείδωση, την κακή επαφή και την εξασθένηση του σήματος μετά από μακροχρόνια λειτουργία. Με εξαιρετικά χαμηλή εσωτερική αντίσταση και σταθερή απόδοση τοποθέτησης, διατηρεί σταθερή ισχύ και μετάδοση σήματος ακόμα και μετά από συχνή πρίζα και μακροχρόνια ηλεκτροδότηση, παρατείνοντας σημαντικά τη διάρκεια ζωής του προϊόντος.
-
Διπλή σχεδίαση 3+2 Διαχωρισμένης Ισχύος & Σήματος: Η βελτιστοποιημένη δομή ακίδων χωρίζει 3 ακίδες για ανεξάρτητη μετάδοση ισχύος και 2 ακίδες για αποκλειστική μετάδοση σήματος. Η φυσική απομόνωση μεταξύ ισχυρού και ασθενούς ρεύματος εξαλείφει εντελώς την αλληλεπίδραση σήματος και την παραμόρφωση δεδομένων που προκαλούνται από διακυμάνσεις ισχύος. Ο σχεδιασμός all-in-one απλοποιεί τη διάταξη της θύρας του εξοπλισμού και μειώνει το συνολικό κόστος αντιστοίχισης.
-
Τάση υψηλής αντοχής 300V για βιομηχανική ασφάλεια: Υιοθετώντας πυκνό βιομηχανικό μονωτικό υλικό και τεχνολογία πολυεπίπεδης μόνωσης, ο σύνδεσμος υποστηρίζει ονομαστική τάση έως και 300V. Αντιστέκεται σε στιγμιαίες κρούσεις υψηλής τάσης και καθημερινές διακυμάνσεις τάσης, αποτρέποντας τη βλάβη της μόνωσης και τη διαρροή ηλεκτρικής ενέργειας, πληρώντας πλήρως τα πρότυπα ασφαλείας για μακροχρόνια συνεχή λειτουργία βιομηχανικού ηλεκτρικού εξοπλισμού.
-
Εξαιρετικά ευρεία αντίσταση θερμοκρασίας (-40℃~+105℃): Βελτιστοποιημένος με τροποποιημένα υλικά ανθεκτικά στη θερμοκρασία, ο σύνδεσμος λειτουργεί σταθερά σε ακραία περιοχή θερμοκρασίας από -40℃ χαμηλή θερμοκρασία έως +105℃ υψηλή θερμοκρασία. Αποφεύγει την ευθραυστότητα και το ράγισμα σε κρύα περιβάλλοντα και αντιστέκεται στη μαλάκυνση και τη γήρανση σε συνθήκες εργασίας υψηλής θερμοκρασίας, προσαρμόζεται στην εξωτερική έκθεση στον ήλιο, τον παγετό και τη λειτουργία καμπίνας εξοπλισμού υψηλής θερμοκρασίας.
Κύρια Χαρακτηριστικά
Σύστημα γρήγορης απελευθέρωσης Push lock Πολλαπλές επιλογές πυρήνα: 2Pin, 3Pin, 4Pin, 5Pin for Power
Συνδυασμοί σημάτων ισχύος: 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin και 2+20Pin
Επιλογές σήματος: 6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin και 18Pin
Έκδοση συναρμολόγησης πεδίου με επιλογές από καλώδιο σε καλώδιο και από καλώδιο σε πλακέτα
Ονομασία ρεύματος 20A για συνεχή λειτουργία
Διατίθεται υπηρεσία συναρμολόγησης καλωδίων και υποστήριξη OEM/ODM
Τεχνικές Προδιαγραφές
| Κατηγορία προδιαγραφών |
Καθέκαστα |
| Σύστημα σύνδεσης |
Cable-to-board |
| Σφραγίσιμος |
Ναί |
| Σύνδεση και επαφή τερματίζεται σε |
Σύρμα & Καλώδιο |
| Τύπος κυκλικής σύνδεσης |
Βύσμα, Υποδοχή |
| Τύπος κελύφους |
Πλαστικό κέλυφος |
| Τύπος προϊόντος |
Κιτ συνδετήρων |
| Αριθμός Πολωνών |
3+2 |
| Τρέχουσα βαθμολογία |
15A μέγ |
| Εκτίμηση τάσης |
600VAC μέγ |
| Ανθεκτικότητα Τάση |
2500VAC @ 60 s |
| Υλικό κελύφους |
PA66 |
| Μονωτικό Υλικό |
Θερμοπλαστικό χαμηλού κινδύνου πυρκαγιάς |
| Ερμητικά Σφραγισμένο |
Ναί |
| Προστασία του Περιβάλλοντος |
IP67 (Επίπεδο σκόνης 6) |
| Θερμοκρασία λειτουργίας |
-40°C έως 105°C |
| Αξιολόγηση αντοχής |
250-251 Κύκλοι |
| Αξιολόγηση ευφλεκτότητας UL |
UL 94V-0 |
Βιομηχανίες Εφαρμογών
Εξοπλισμός Επικοινωνιών Μηχανήματα Κωδικοποίησης Προϊόντος Απόθεμα Συστήματα Κωδικοποίησης Προϊόντος Συστήματα Inkjet Συστήματα Ηλιακά Συστήματα Βιομηχανικά Συστήματα Inkjet Εξοπλισμός Ηλεκτρικής ΕνέργειαςΕργαστήριο Εγκληματολογικός και Παθολογικός Εξοπλισμός Βαρέα μηχανήματα
Διάσταση Παραγωγής
Τεχνικές λεπτομέρειες
Συχνές Ερωτήσεις
Ε1: Τι είναι η ονομαστική τάση;
A1: Η ονομαστική τάση, γνωστή και ως τάση λειτουργίας, εξαρτάται από το μονωτικό υλικό του συνδετήρα και την απόσταση των επαφών. Ορισμένα εξαρτήματα ενδέχεται να μην λειτουργούν σωστά κάτω από την ονομαστική τους τάση.
Ε2: Υπάρχει έκπτωση για παραγγελίες μεγάλης ποσότητας;
A2: Ναι, προσφέρουμε κλιμακωτές εκπτώσεις για μαζικές παραγγελίες. Όσο περισσότερες παραγγέλνετε, τόσο πιο ανταγωνιστική είναι η τιμή. Δώστε την αναμενόμενη ποσότητα σας για μια προσαρμοσμένη προσφορά.
Ε3: Μπορώ να έχω προσαρμοσμένη ετικέτα;
A3: Ναι, φυσικά, μπορείτε να κάνετε τη δική σας ιδιωτική ετικέτα και συσκευασία, εάν πρέπει να σχεδιάσετε τη συσκευασία, έχουμε επίσης επαγγελματία σχεδιαστή για να σας εξυπηρετήσει.
