Name: M19 Άνω ρεύματος συνεχούς ρεύματος 20A IP67 Ηλιακοί σύνδεσμοι 3 πιν σύνδεσμος γρήγορου κλειδαριού
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: Μ19
Availability: InStock

Αρχική Σελίδα Προϊόντα IP67 αδιάβροχος σύνδεσμος

M19 Άνω ρεύματος συνεχούς ρεύματος 20A IP67 Ηλιακοί σύνδεσμοι 3 πιν σύνδεσμος γρήγορου κλειδαριού

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Ulinkcon
Πιστοποίηση:	CE/Rohs/TUV/UL
Αριθμό μοντέλου:	Μ19

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	Διαπραγμάτευση
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	1. Πλαστική σακούλα, 2. Χαρτοκιβώτιο, 3. Σύμφωνα με τις απαιτήσεις του πελάτη
Χρόνος παράδοσης:	3~6 εργάσιμες ημέρες
Όροι πληρωμής:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Δυνατότητα προσφοράς:	100000 ζεύγη μηνιαίως

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Τρέχουσα βαθμολογία:	20A για ισχύ	Υλικό:	PA66 και επικασσιτερωμένο ορείχαλκο
Ονομαστική τάση:	300V	Αξιολόγηση ανθεκτική στη φλόγα:	UL94-V0
τύπος:	Wire To Wire/board	Θερμοκρασία:	-40~105°C
Επισημαίνω:	M19 ηλιακός σύνδεσμος υψηλού ρεύματος , IP67 αδιάβροχος σύνδεσμος 3 καρφίτσες , 20A ηλιακός σύνδεσμος γρήγορης κλειδώσεως

20A 3 pin Power Connector M19 DC Αδιάβροχο Quick Connector

Επισκόπηση προϊόντος

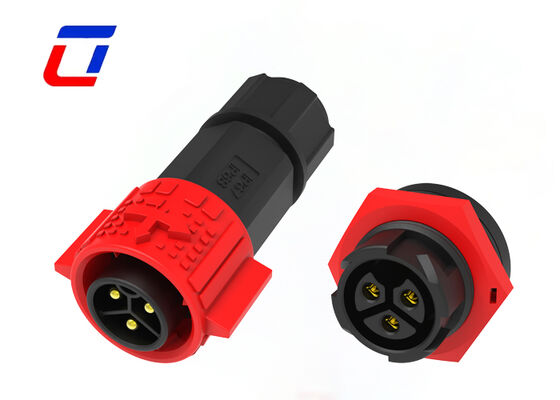

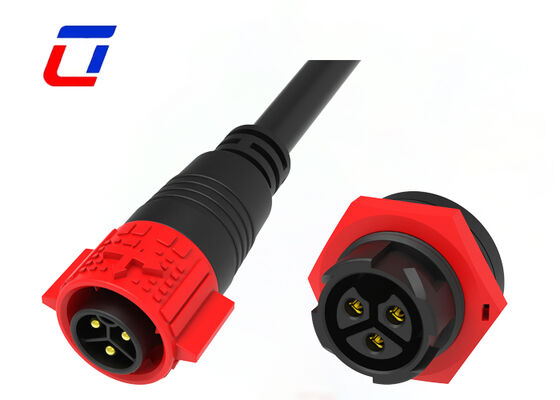

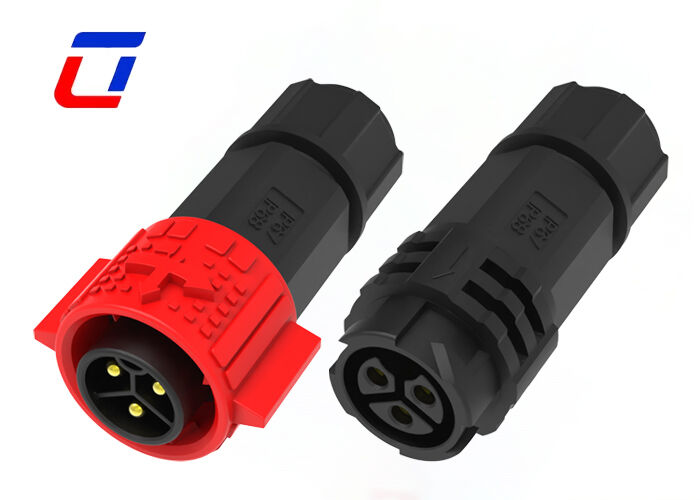

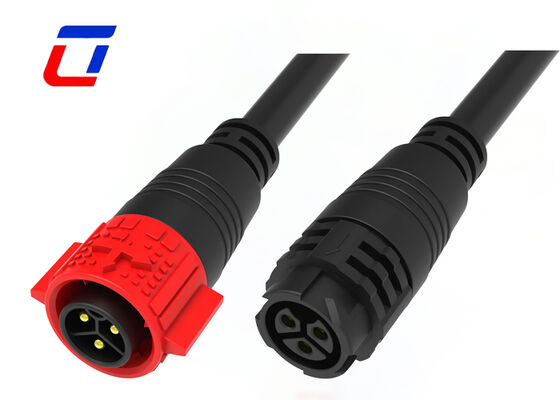

Ο ηλιακός συνδετήρας υψηλού ρεύματος M19 3Pin 20A είναι ένα επαγγελματικό εξάρτημα σύνδεσης ρεύματος συνεχούς ρεύματος προσαρμοσμένο για φωτοβολταϊκά συστήματα τροφοδοσίας. Διαθέτοντας μια ειδική δομή 3 ακίδων καθαρού DC, εστιάζει στις απαιτήσεις μετάδοσης υψηλής ισχύος των ηλιακών συλλεκτών και του εξοπλισμού αποθήκευσης ενέργειας σε εξωτερικούς χώρους. Εξοπλισμένο με μια αυτοασφαλιζόμενη δομή Quick Lock χωρίς νήματα, υποστηρίζει γρήγορη σύνδεση plug-and-lock χωρίς εργαλεία. Με αδιάβροχο βαθμό IP67 για όλες τις καιρικές συνθήκες και εξαιρετική αντοχή στη γήρανση σε εξωτερικούς χώρους, είναι επαγγελματικά βελτιστοποιημένο για μακροχρόνια έκθεση στον ήλιο, διάβρωση βροχής και δραστικές αλλαγές θερμοκρασίας, χρησιμεύοντας ως μια αξιόπιστη και χαμηλής απώλειας λύση σύνδεσης ρεύματος για εξωτερικά συστήματα ηλιακής ενέργειας και συνεχούς ρεύματος.

Κύρια Χαρακτηριστικά

Όνομα στοιχείου:M19 Αδιάβροχο βύσμα καλωδίου
Προδιαγραφές:Ευθύ ζευγάρωμα αρσενικού-θηλυκού, ζευγάρωμα αγκώνα αρσενικό-θηλυκό, εμπρός τοποθετημένο καλώδιο σε πλακέτα, τοποθετημένο πίσω από καλώδιο σε σανίδα, ενσωματωμένη χύτευση με έγχυση
Τρόπος σύζευξης:Αυτοκλείδωμα
Αριθμός καρφιτσών:2-22 καρφίτσες
Βύσμα:Διατίθεται τύπος συναρμολόγησης και τύπος έγχυσης
Υποδοχή:Μπροστινή βάση, πίσω βάση, βάση PCB
Αδιάβροχο βαθμό:IP67/IP68
Τύπος σύνδεσης:Βίδα ασφάλισης συναρμολόγησης. Συγκόλληση συναρμολόγησης; Χύτευση με έγχυση με καλώδιο
Μετρητής σύρματος:1,0-6,0 mm² (18AWG-10AWG)
Συναρμολογημένη περιοχή καλωδίωσης:6,0mm~16mm; Χύτευση 6,0mm~16,5mm
Αντοχή:3000 φορές
Εφαρμόσιμη θερμοκρασία:-40℃~105℃

Γρήγορη περιγραφή

Σταθερό κιβώτιο ταχυτήτων DC υψηλού ρεύματος 20A: Βελτιστοποιημένος για χαρακτηριστικά τροφοδοσίας φωτοβολταϊκού DC, ο σύνδεσμος υιοθετεί πυκνούς χάλκινους ακροδέκτες υψηλής καθαρότητας με εξαιρετικά χαμηλή αντίσταση αγωγιμότητας. Διατηρεί σταθερή έξοδο συνεχούς ρεύματος 20A με χαμηλή άνοδο θερμοκρασίας και ελάχιστη απώλεια ισχύος υπό πλήρες φορτίο. Υποστηρίζει αποτελεσματικά τη μακροχρόνια λειτουργία υψηλής ισχύος ηλιακών μονάδων και συσκευών αποθήκευσης ενέργειας σε εξωτερικούς χώρους χωρίς διακυμάνσεις τάσης ή αστοχία υπερφόρτωσης.
Απλοποιημένη αρχιτεκτονική 3 ακίδων Pure Power: Η βελτιωμένη διάταξη καθαρής ισχύος 3 πυρήνων εξαλείφει τις περιττές παρεμβολές ακίδων σήματος, διασφαλίζοντας καθαρότερη και ασφαλέστερη μετάδοση κυκλώματος DC. Αποφεύγει τη διαταραχή του κυκλώματος και τους κινδύνους κακής επαφής που είναι συνηθισμένοι στα φωτοβολταϊκά συστήματα, ταιριάζουν απόλυτα με τη λειτουργία αδιάλειπτης λειτουργίας του υπαίθριου εξοπλισμού τροφοδοσίας ηλιακής ενέργειας και βελτιώνοντας τη συνολική ηλεκτρική ασφάλεια.
Σχεδίαση αυτόματης κλειδώματος Quick Lock χωρίς εργαλεία: Η αναβαθμισμένη ελαστική δομή πόρπης επιτρέπει το κλείδωμα εισαγωγής με ένα βήμα και την απλή απελευθέρωση τύπου. Δεν απαιτούνται εργαλεία ή στρίψιμο νήματος, απλοποιώντας σημαντικά την εγκατάσταση και τη συντήρηση για ηλιακά έργα σε μεγάλο υψόμετρο και πεδίο. Η σταθερή τάση ασφάλισης παρέχει εξαιρετική απόδοση κατά της χαλάρωσης έναντι των κραδασμών του εξοπλισμού και του τραβήγματος του καλωδίου.
Προστασία πλήρους εισόδου IP67 για εξωτερικά σενάρια ηλιακής ενέργειας: Χτισμένος με ενσωματωμένες φλάντζες στεγανοποίησης υψηλής ελαστικότητας, ο σύνδεσμος επιτυγχάνει σφράγιση χωρίς κενά μετά το κλείδωμα. Αντιστέκεται πλήρως στη διαβροχή του βρόχινου νερού, στη συσσώρευση σκόνης, στη διάβρωση της δροσιάς και της υγρασίας, εξασφαλίζοντας σταθερή σύνδεση κυκλώματος σε υπαίθριους φωτοβολταϊκούς σταθμούς, ηλιακά συστήματα οροφής και εξοπλισμό αποθήκευσης ενέργειας σε εξωτερικούς χώρους όλο το χρόνο.
Βιομηχανικό περίβλημα ανθεκτικό στην υπεριώδη ακτινοβολία και αντιγήρανση: Υιοθετώντας ανθεκτικό στις καιρικές συνθήκες υλικό επιβραδυντικό της φλόγας αποκλειστικά για ηλιακό εξοπλισμό, το περίβλημα αντέχει τη μακροχρόνια εξωτερική υπεριώδη ακτινοβολία και τους ακραίους κύκλους θερμοκρασίας. Αποφεύγει το κιτρίνισμα, το ράγισμα και τη δομική παραμόρφωση, διατηρώντας σταθερή μόνωση και μηχανική απόδοση για παρατεταμένη διάρκεια ζωής σε εξωτερικούς χώρους.
Δομή M19 μεγάλου διαμετρήματος για καλωδίωση βαρέως τύπου: Η διευρυμένη δομή κοιλότητας M19 φιλοξενεί αποκλειστικά ηλιακά καλώδια μεγάλου εύρους χωρίς εξώθηση ή ζημιά. Με ισχυρότερη δομική φέρουσα ικανότητα, ταιριάζει τέλεια σε φωτοβολταϊκά κυκλώματα υψηλής ισχύος και επιλύει τους περιορισμούς των συνδετήρων μικρού μεγέθους με ανεπαρκές φορτίο και στενό χώρο καλωδίωσης.

Τεχνικές Προδιαγραφές

Ηλεκτρικές Παράμετροι

Αριθμός Πολωνών	3 pin
Τρέχουσα βαθμολογία	20 Α μέγ.
Εκτίμηση τάσης	300VAC μέγ
Ανθεκτικότητα Τάση	1500VAC @ 60 s.

Τεχνικές Παράμετροι

Επικοινωνήστε με την Αντίσταση	10 mΩ μέγ
Μονωτική Δομή	500 MΩ στα 500 VDC
Θερμοκρασία λειτουργίας	-40°C ~ +105°C
Κλάση IP	IP67 (1m / 30min) όταν συνδυάζεται
Υλικό καλουπιού	PA66
Υλικό επαφής/τερματικού	Επιχρυσωμένο ορείχαλκο
Υλικό σφραγίδας	Σιλικόνη

Παράμετροι Λειτουργίας

Εκτίμηση τάσης	600VAC μέγ
Τρέχουσα βαθμολογία	15A μέγ
Ελάχιστο μέγεθος καλωδίου OD	3,0 mm ~ 6,0 mm
Μέγιστο μέγεθος καλωδίου OD	8,0 mm ~ 10,0 mm
Μέγιστη επιφάνεια διατομής καλωδίου	0,5mm² ~ 2,5mm²

Σκίτσο σχεδίασης

Συχνές Ερωτήσεις

Τι είναι η ονομαστική τάση;

Η ονομαστική τάση γνωστή και ως τάση λειτουργίας, η οποία εξαρτάται κυρίως από το μονωτικό υλικό του συνδετήρα που χρησιμοποιείται, την απόσταση μεταξύ του μεγέθους της επαφής. Ορισμένα εξαρτήματα ή συσκευές σε μικρότερη από την ονομαστική τους τάση ενδέχεται να μην έχουν ολοκληρώσει τις λειτουργίες του.

Πόσα υλικά μπορείτε να παρέχετε;

Υπάρχουν μερικά διαφορετικά υλικά από τον σύνδεσμο και το καλώδιο, συνήθως χρησιμοποιούμε υλικό PVC/νάιλον σε συνδετήρα προϊόντος, υλικό PVC/καουτσούκ/σιλικόνης χρησιμοποιήθηκε στο καλώδιο. Φυσικά μπορούμε επίσης σύμφωνα με τις απαιτήσεις σας να επιλέξουμε το υλικό.

Μπορώ να έχω προσαρμοσμένη ετικέτα;

Ναι, φυσικά, μπορείτε να κάνετε τη δική σας ιδιωτική ετικέτα και συσκευασία, εάν θέλετε να σχεδιάσετε τη συσκευασία, έχουμε επίσης επαγγελματία σχεδιαστή για να σας εξυπηρετήσει.
