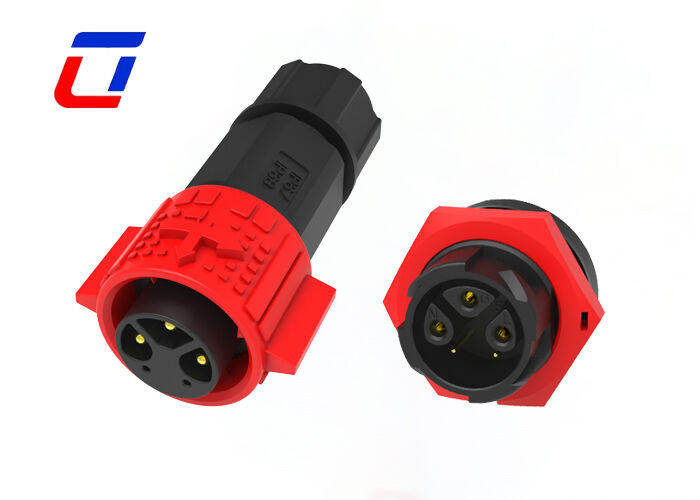

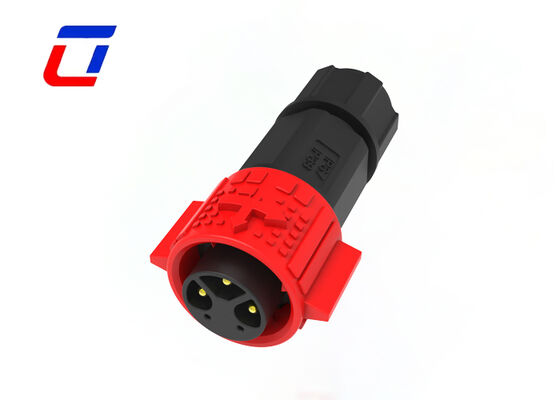

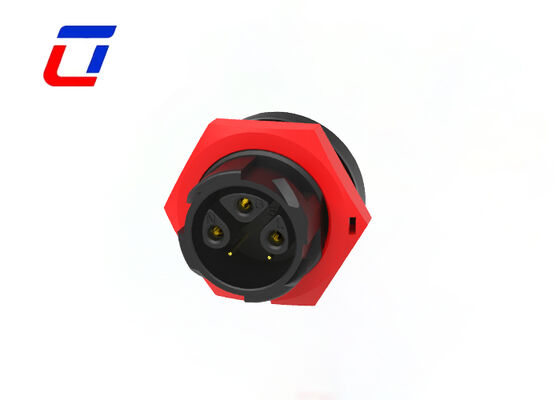

Name: PA66 3+2 Pin M19 Wire To Board Connector Τύποι Συνδετήρα σήματος ηλεκτρικής ενέργειας
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: Μ19
Price: Διαπραγματεύσιμα USD
Availability: InStock

Αρχική Σελίδα Προϊόντα Αδιάβροχος κυκλικός σύνδεσμος

PA66 3+2 Pin M19 Wire To Board Connector Τύποι Συνδετήρα σήματος ηλεκτρικής ενέργειας

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Ulinkcon
Πιστοποίηση:	CE/Rohs/TUV/UL
Αριθμό μοντέλου:	Μ19

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	Διαπραγμάτευση
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	Κουτί
Χρόνος παράδοσης:	5 έως 8 εργάσιμες ημέρες
Όροι πληρωμής:	T/t, d/a, d/p, l/c
Δυνατότητα προσφοράς:	100000 ζευγάρια κάθε μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Αριθμός ακίδων:	3+2 PIN Power&Signal	Αδιάβροχη Βαθμολογία:	IP67
Εύρος Θερμοκρασίας:	-40℃~+105℃	Χρώμα:	Μαύρο Μπλε Λευκό Κόκκινο Κίτρινο
Τύπος:	αδιάβροχο σύνδεσμο	Υλικό στέγασης:	PA66 Πλαστικό επιβραδυντικό φλόγας
Επισημαίνω:	PA66 M19 στεγανοποιεί το συνδετήρα , Σύνδεσμος 3+2 σύρματος με καρφίτσες σε πλακέτα , κυκλικός συνδετήρας σήματος ηλεκτρικής ενέργειας

Συνδετήρες θηλυκού και αρσενικού πλαστικού M19 3+2 ακίδων Κυκλικός σύνδεσμος τροφοδοσίας και σήματος

Σύνδεσμος πολλαπλών ακίδων αρσενικού και θηλυκού M19 3+2 ακίδων Σύνδεση καλωδίου με καλώδιο Χαμηλού ρεύματος Τροφοδοσία δεδομένων

Επισκόπηση προϊόντος

Επισκόπηση προϊόντος & Βασικός Σχεδιασμός: Αυτός είναι ένας σύνδεσμος καλωδίου-πλακέτας M19 από PA66 με δομή 3+2 ακίδων, ειδικά σχεδιασμένος για παροχή ηλεκτρικής ενέργειας και μετάδοση σήματος σε βιομηχανικό και ηλεκτρονικό εξοπλισμό. Ο σχεδιασμός διαχωρισμού 3+2 ακίδων (3 ακίδες τροφοδοσίας + 2 ακίδες σήματος) διαχωρίζει αποτελεσματικά τη μετάδοση τροφοδοσίας και σήματος, αποφεύγοντας αμοιβαίες παρεμβολές και διασφαλίζοντας τη σταθερότητα και την ακρίβεια τόσο της παροχής ρεύματος όσο και της μετάδοσης σήματος. Είναι μια ευέλικτη λύση σύνδεσης καλωδίου-πλακέτας κατάλληλη για διάφορα ηλεκτρικά σενάρια χαμηλής τάσης.
Πλεονέκτημα υλικού PA66 υψηλής ποιότητας: Το περίβλημα του συνδετήρα είναι κατασκευασμένο από υψηλής απόδοσης πλαστικό μηχανικής PA66, το οποίο έχει εξαιρετική συνολική απόδοση - επιβραδυντικό φλόγας (πληροί το πρότυπο UL94-V0), υψηλή μηχανική αντοχή, αντοχή στη φθορά και αντοχή στην κρούση. Έχει επίσης καλή ηλεκτρική μόνωση, αντοχή στη διάβρωση και αντοχή στην υπεριώδη ακτινοβολία, δεν είναι εύκολο να γερνάει ή να παραμορφώνεται ακόμη και σε μακροχρόνια χρήση, και μπορεί να προσαρμοστεί σε πολύπλοκα εσωτερικά και εξωτερικά ηλεκτρικά περιβάλλοντα.
Λειτουργικός διαχωρισμός 3+2 ακίδων: Οι 3 ακίδες τροφοδοσίας χρησιμοποιούνται για σταθερή μετάδοση τροφοδοσίας, υποστηρίζοντας την απαίτηση τροφοδοσίας του ηλεκτρικού εξοπλισμού. οι 2 ακίδες σήματος είναι αφιερωμένες στη μετάδοση σήματος, με ισχυρή ικανότητα κατά των παρεμβολών, διασφαλίζοντας την ομαλή μετάδοση σημάτων ελέγχου, σημάτων δεδομένων και άλλων ασθενών σημάτων. Η διάταξη των ακίδων είναι επιστημονική και λογική, με ακριβή τοποθέτηση και σχεδιασμό κατά της λανθασμένης σύνδεσης, αποφεύγοντας λανθασμένη σύνδεση και καταστροφή του εξοπλισμού.
Σύνδεση καλωδίου-πλακέτας & Εγκατάσταση: Υιοθετεί επαγγελματική λειτουργία σύνδεσης καλωδίου-πλακέτας, η οποία μπορεί να συνδεθεί σταθερά με την πλακέτα κυκλώματος, πραγματοποιώντας αξιόπιστη σύνδεση μεταξύ καλωδίων και της πλακέτας. Η εγκατάσταση είναι απλή και βολική, υποστηρίζοντας μεθόδους τερματισμού πτύχωσης και συγκόλλησης, συμβατή με καλώδια 0,5-2,5mm², κατάλληλη για διαφορετικές προδιαγραφές καλωδίωσης και χώρους εγκατάστασης. Η κυκλική δομή M19 είναι συμπαγής, εξοικονομώντας χώρο εγκατάστασης και προσαρμόζοντας τη διάταξη μικρού ηλεκτρονικού εξοπλισμού.
Περιβαλλοντική προσαρμοστικότητα & Ανθεκτικότητα: Μπορεί να λειτουργεί σταθερά στο εύρος θερμοκρασίας από -40°C έως +105°C, προσαρμοζόμενο σε ακραία περιβάλλοντα θερμοκρασίας όπως σοβαρό κρύο και υψηλή θερμοκρασία. Έχει καλή απόδοση προστασίας από σκόνη και υγρασία (επίπεδο προστασίας IP67), εμποδίζοντας αποτελεσματικά τη σκόνη, την υγρασία και άλλες ακαθαρσίες από την είσοδο στον σύνδεσμο, διασφαλίζοντας μακροχρόνια αξιόπιστη χρήση. Η αντοχή σύζευξης δεν είναι μικρότερη από 5000 κύκλους και η διάρκεια ζωής είναι έως και 6 χρόνια.
Σενάρια εφαρμογής: Χρησιμοποιείται ευρέως σε διάφορους ηλεκτρικούς και ηλεκτρονικούς τομείς, συμπεριλαμβανομένου του βιομηχανικού εξοπλισμού ελέγχου, των οικιακών συσκευών, των ηλεκτρονικών αξεσουάρ αυτοκινήτων, του ιατρικού εξοπλισμού, του εξοπλισμού επικοινωνιών και του εξοπλισμού οδήγησης LED. Είναι ιδιαίτερα κατάλληλο για εξοπλισμό που απαιτεί ξεχωριστή μετάδοση τροφοδοσίας και σήματος, παρέχοντας μια ασφαλή, αξιόπιστη και αποτελεσματική λύση σύνδεσης καλωδίου-πλακέτας.

Κύρια χαρακτηριστικά

Σύστημα γρήγορης απελευθέρωσης με κλείδωμα ώθησηςΠολλαπλές επιλογές πυρήνων: 2 ακίδες, 3 ακίδες, 4 ακίδες, 5 ακίδες για τροφοδοσίαΣυνδυασμοί τροφοδοσίας-σήματος: 3+2 ακίδες, 3+3 ακίδες, 3+4 ακίδες, 3+5 ακίδες, 3+9 ακίδες και 2+20 ακίδεςΕπιλογές σήματος: 6 ακίδες, 7 ακίδες, 8 ακίδες, 9 ακίδες, 10 ακίδες, 11 ακίδες, 12 ακίδες, 14 ακίδες, 16 ακίδες και 18 ακίδεςΈκδοση συναρμολόγησης πεδίου με επιλογές καλωδίου-με-καλώδιο και καλωδίου-με-πλακέτα Ονομαστικό ρεύμα 20Α για συνεχή λειτουργία Υπηρεσία συναρμολόγησης καλωδίων και υποστήριξη OEM/ODM διαθέσιμη

Τεχνικές προδιαγραφές

Κατηγορία προδιαγραφών	Λεπτομέρειες
Σύστημα συνδετήρων	Καλώδιο-προς-πλακέτα
Σφραγιζόμενο	Ναι
Συνδετήρας & Επαφές τερματίζονται σε	Καλώδιο & Καλώδιο
Τύπος κυκλικού συνδετήρα	Βύσμα, Υποδοχή
Τύπος περιβλήματος	Πλαστικό περίβλημα
Τύπος προϊόντος	Κιτ συνδετήρα
Αριθμός πόλων	3+2
Ονομαστικό ρεύμα	15Α μέγιστο
Ονομαστική τάση	600VAC μέγιστο
Τάση αντοχής	2500VAC @ 60 δευτ.
Υλικό περιβλήματος	PA66
Υλικό μόνωσης	Θερμοπλαστικό χαμηλής πυρκαγιάς
Ερμητικά σφραγισμένο	Ναι
Περιβαλλοντική προστασία	IP67 (Επίπεδο σκόνης 6)
Θερμοκρασία λειτουργίας	-40°C έως 105°C
Ονομαστική αντοχή	250-251 Κύκλοι
Ονομαστική πυραντοχή UL	UL 94V-0

Βιομηχανίες εφαρμογής

Εξοπλισμός επικοινωνιώνΜηχανές κωδικοποίησης προϊόντωνΣυστήματα κωδικοποίησης προϊόντων αποθέματοςΣυστήματα εκτύπωσης inkjetΗλιακά συστήματαΒιομηχανικός εξοπλισμός εκτύπωσης inkjetΕξοπλισμός ηλεκτρικής ενέργειαςΕργαστηριακός εξοπλισμός εγκληματολογικής και παθολογικής εξέτασηςΒαριά μηχανήματα

Διάσταση παραγωγής

Τεχνικές λεπτομέρειες

Συχνές ερωτήσεις

Ε1: Ποια είναι η ονομαστική τάση;

Α1: Η ονομαστική τάση, γνωστή και ως τάση λειτουργίας, εξαρτάται από το υλικό μόνωσης του συνδετήρα και την απόσταση των επαφών. Ορισμένα εξαρτήματα ενδέχεται να μην λειτουργούν σωστά κάτω από την ονομαστική τους τάση.

Ε2: Υπάρχει έκπτωση για παραγγελίες μεγάλης ποσότητας;

Α2: Ναι, προσφέρουμε κλιμακωτές εκπτώσεις για μαζικές παραγγελίες. Όσο περισσότερο παραγγείλετε, τόσο πιο ανταγωνιστική είναι η τιμή. Παρακαλούμε δώστε την αναμενόμενη ποσότητα σας για μια προσαρμοσμένη προσφορά.

Ε3: Μπορώ να έχω προσαρμοσμένη ετικέτα;

Α3: Ναι, φυσικά, μπορείτε να δημιουργήσετε τη δική σας ιδιωτική ετικέτα και συσκευασία, αν χρειάζεστε σχεδιασμό της συσκευασίας, έχουμε επίσης επαγγελματία σχεδιαστή για να σας εξυπηρετήσει.

Αξιολογήσεις & Επισκόπηση

Συνολική Αξιολόγηση

5.0

Βασισμένο σε 50 αξιολογήσεις για αυτόν τον προμηθευτή

Εικόνα βαθμολόγησης

Ακολουθεί η κατανομή όλων των αξιολογήσεων

5 αστέρια

100%

4 αστέρια

3 αστέρια

2 αστέρια

1 αστέρια

Όλες οι κριτικές

C*k

Turkey Dec 6.2025

Χρήσιμο (686)

Bağlantı sıkı ve kararlıdır, uzun saatler çalıştıktan sonra bile kesintiler olmaz. Bu konektörler, dış mekan ekipmanımızın güvenilirliğini önemli ölçüde artırmıştır.

L*n

Malaysia Sep 28.2025

Χρήσιμο (1071)

I wasn’t sure which model to choose for our humid climate, so I contacted support before ordering. They were very helpful and guided me step by step. After delivery, they checked in to make sure I was satisfied. The connectors work perfectly in our weather—no leaks, great service!

J*s

Greece Jul 27.2025

Χρήσιμο (1397)

Before purchase, I had doubts about waterproof performance in heavy rain. The seller explained everything patiently and even shared real use cases. After sales, they replied quickly when I had small questions. The connectors work really well in our monsoon season—excellent service and product.
