Name: Σύνδεσμος δεδομένων καλωδίου M19 18 ακίδων Γρήγορη αποσύνδεση Αδιάβροχοι σύνδεσμοι IP67 300 Volt
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: Μ19
Availability: InStock

Αρχική Σελίδα Προϊόντα IP67 αδιάβροχος σύνδεσμος

Σύνδεσμος δεδομένων καλωδίου M19 18 ακίδων Γρήγορη αποσύνδεση Αδιάβροχοι σύνδεσμοι IP67 300 Volt

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Ulinkcon
Πιστοποίηση:	CE/Rohs/TUV/UL
Αριθμό μοντέλου:	Μ19

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	Διαπραγμάτευση
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	1. Πλαστική σακούλα, 2. Χαρτοκιβώτιο, 3. Σύμφωνα με τις απαιτήσεις του πελάτη
Χρόνος παράδοσης:	3~6 εργάσιμες ημέρες
Όροι πληρωμής:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Δυνατότητα προσφοράς:	100000 ζεύγη μηνιαίως

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Ονομαστική τάση:

300V

Αξιολόγηση ανθεκτική στη φλόγα:

UL94-V0

Τύπος σύνδεσης:

Άνδρα-γυναίκας συνδετήρας

Υλικό:

Νάιλον

Επισημαίνω:

M19 αδιάβροχο καλώδιο σύνδεσης

18 πιν σύνδεσης γρήγορης απελευθέρωσης

300 Volt IP67 σύνδεσης

PA66 Υποδοχές καλωδίων χαμηλής τάσης 18 ακίδων M19 Αδιάβροχα

M19 Κυκλικός σύνδεσμος 18 ακίδων για εφαρμογές σήματος εξωτερικού χώρου

Επισκόπηση προϊόντος

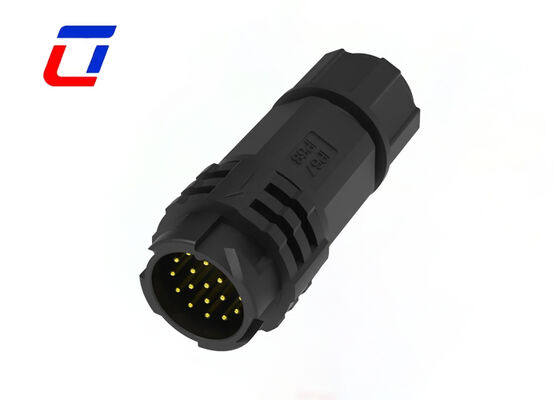

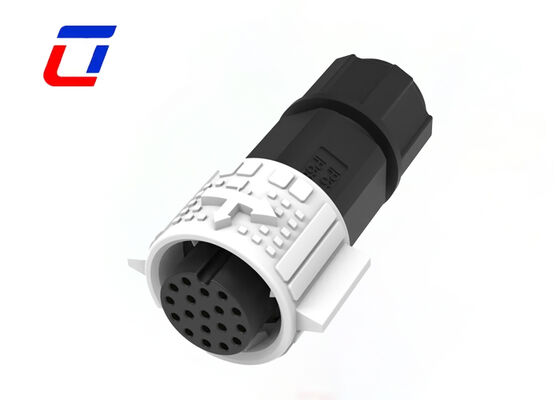

Μοντέλο προϊόντος & Βασικές πληροφορίες: Το μοντέλο είναι Quick Lock 300V Signal M19, ένας πλαστικός κυκλικός σύνδεσμος με 18 ακίδες, ειδικά σχεδιασμένος για αδιάβροχες εφαρμογές σε εξωτερικούς χώρους. Ενσωματώνει μετάδοση σήματος και αδιάβροχη προστασία, κατάλληλη για διάφορα σκληρά ηλεκτρικά σενάρια εξωτερικού χώρου.
Βασικές ηλεκτρικές παράμετροι: Η ονομαστική τάση είναι 300V, το ονομαστικό ρεύμα είναι 5Α, εξασφαλίζοντας σταθερή μετάδοση σήματος και ισχύος σε εξωτερικά ηλεκτρικά συστήματα χαμηλής τάσης. Η αντίσταση επαφής είναι μικρότερη από 10 mΩ, η αντίσταση μόνωσης είναι μεγαλύτερη από 500 mΩ, αποτρέποντας αποτελεσματικά την παρεμβολή σήματος και τους κινδύνους διαρροής.
Απόδοση αδιάβροχη & περιβαλλοντική προστασία: Επιτυγχάνει αδιάβροχη βαθμολογία IP67, ικανή να μπλοκάρει αποτελεσματικά τη βροχή, το χιόνι, τη σκόνη και την υγρασία, εξασφαλίζοντας σταθερή λειτουργία ακόμη και σε σκληρά εξωτερικά περιβάλλοντα όπως βροχή, υγρασία και σκόνη. Είναι ανθεκτικό στην υπεριώδη ακτινοβολία, ανθεκτικό στη διάβρωση και επιβραδυντικό φλόγας (UL94-V0), προσαρμόζεται σε μακροχρόνια χρήση σε εξωτερικούς χώρους χωρίς υποβάθμιση της απόδοσης.
Δομικά και Υλικά Πλεονεκτήματα: Υιοθετεί την κυκλική δομή M19, κατασκευασμένη από πλαστικό μηχανικής υψηλής απόδοσης (νάιλον PA66), το οποίο είναι ελαφρύ, υψηλής αντοχής, ανθεκτικό στη φθορά και ανθεκτικό στην κρούση. Οι 18 ακίδες ευθυγράμμισης ακριβείας πραγματοποιούν σύνδεση υψηλής πυκνότητας, επιτρέποντας την ταυτόχρονη μετάδοση πολλαπλών κυκλωμάτων ισχύος και σήματος σε συμπαγή μορφή.

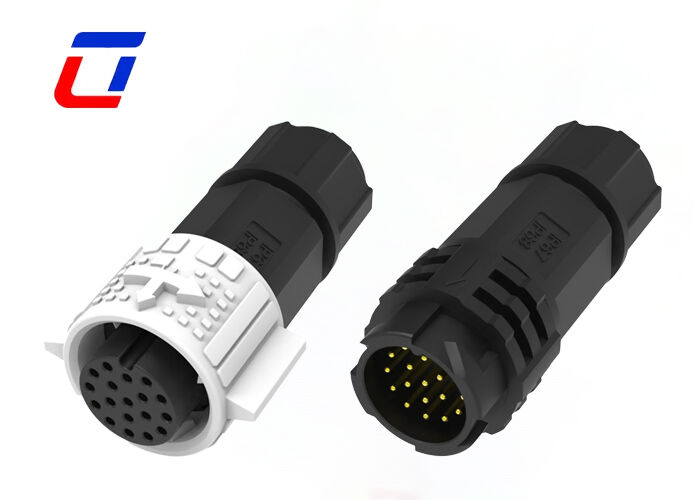

Σχεδίαση Quick Lock: Εξοπλισμένο με μηχανισμό ταιριάσματος γρήγορου κλειδώματος με ένα κλικ, που επιτρέπει τη γρήγορη σύνδεση και αποσύνδεση χωρίς εργαλεία. Μια απλή ενέργεια ώθησης και κλικ ασφαλίζει σφιχτά τους αρσενικούς και θηλυκούς συνδέσμους, αποτρέποντας την τυχαία αποσύνδεση που προκαλείται από άνεμο, κραδασμούς ή ανθρώπινη παρέμβαση και μειώνοντας τον χρόνο εγκατάστασης έως και 50% σε σύγκριση με τους παραδοσιακούς συνδετήρες με σπείρωμα.
Επικοινωνία & Τερματισμός: Οι ακίδες επαφής είναι κατασκευασμένοι από επιχρυσωμένο κράμα χαλκού, το οποίο ελαχιστοποιεί την αντίσταση επαφής, αποτρέπει την οξείδωση και εξασφαλίζει εξαιρετική αγωγιμότητα ακόμη και σε εξωτερικές συνθήκες υψηλής υγρασίας. Υποστηρίζει προαιρετικές μεθόδους τερματισμού πτύχωσης ή συγκόλλησης, κατάλληλες για διαφορετικές ανάγκες καλωδίωσης.
Εύρος θερμοκρασίας λειτουργίας: Λειτουργεί σταθερά στην περιοχή θερμοκρασιών από -40℃ έως +105℃, προσαρμόζεται σε ακραίες καιρικές συνθήκες όπως έντονο κρύο και υψηλή θερμοκρασία, με ισχυρή περιβαλλοντική προσαρμοστικότητα.
Σενάρια Εφαρμογής: Χρησιμοποιείται ευρέως σε ηλεκτρονικό εξοπλισμό εξωτερικού χώρου, συμπεριλαμβανομένου φωτισμού LED, συστημάτων ηλιακής ενέργειας, εξοπλισμού βιομηχανικού αυτοματισμού, συσκευών επικοινωνίας εξωτερικού χώρου, εξοπλισμού σκηνής, ηλεκτρονικών ειδών θαλάσσης και καμερών ασφαλείας εξωτερικού χώρου, παρέχοντας αξιόπιστη υποστήριξη σύνδεσης σήματος και ισχύος.
Πιστοποίηση & Ανθεκτικότητα: Πιστοποιημένο από CE, ROHS, TUV, UL, πληρώντας τα διεθνή πρότυπα ασφάλειας και περιβάλλοντος. Έχει διάρκεια ζωής 5-10 χρόνια, με διάρκεια ζευγαρώματος όχι μικρότερη από 3000 κύκλους, εξασφαλίζοντας μακροχρόνια αξιόπιστη χρήση.

Βασικά Χαρακτηριστικά

Πλαστικό κέλυφος μηχανικής PA66 με ανώτερη αντοχή και αντοχή στις καιρικές συνθήκες
Κυκλική δομή M19 για ακριβή σύνδεση και αντοχή σε κραδασμούς
Σύστημα γρήγορης απελευθέρωσης push-lock για εύκολη σύνδεση
Διαθέσιμες διαμορφώσεις πολλαπλών ακίδων: Επιλογές 2-18 ακίδων
Παραλλαγές συνδυασμού ισχύος και σήματος: 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin, 2+20Pin
Εκδόσεις συναρμολόγησης πεδίου: επιλογές από καλώδιο σε καλώδιο και από καλώδιο σε πλακέτα
Ονομασία ρεύματος 20A για συνεχή λειτουργία
Διατίθενται υπηρεσίες συναρμολόγησης καλωδίων
Υποστηρίζεται η προσαρμογή OEM/ODM

Προδιαγραφές Υλικού

Υλικό κελύφους:Υψηλής ποιότητας πλαστικό μηχανικής PA66 με εξαιρετική μηχανική αντοχή, αντοχή στην κρούση και αντοχή στην παραμόρφωση. Ανθεκτικό σε υψηλές/χαμηλές θερμοκρασίες, γήρανση UV και διάβρωση για σταθερή μακροπρόθεσμη απόδοση σε πολύπλοκα εξωτερικά περιβάλλοντα.

Ηλεκτρικές Παράμετροι

Παράμετρος	Προσδιορισμός
Αριθμός Πολωνών	18 καρφίτσα
Τρέχουσα βαθμολογία	5Α μέγιστο
Εκτίμηση τάσης	300VAC μέγιστο
Ανθεκτικότητα Τάση	1500VAC @ 60 δευτερόλεπτα

Τεχνικές Παράμετροι

Παράμετρος	Προσδιορισμός
Επικοινωνήστε με την Αντίσταση	10 mΩ μέγιστο
Μονωτική Δομή	500 MΩ στα 500 VDC
Θερμοκρασία λειτουργίας	-40°C έως +105°C
Τάξη IP	IP67 (1m / 30min) όταν συνδυάζεται
Υλικό καλουπιού	PA66
Υλικό επαφής/τερματικού	Επιχρυσωμένο ορείχαλκο
Υλικό σφραγίδας	Σιλικόνη

Παράμετροι Λειτουργίας

Παράμετρος	Προσδιορισμός
Εκτίμηση τάσης	300VAC μέγιστο
Τρέχουσα βαθμολογία	5Α μέγιστο
Ελάχιστο μέγεθος καλωδίου OD	3,0mm - 6,0mm
Μέγιστο μέγεθος καλωδίου OD	8,0 mm - 10,0 mm
Μέγιστη επιφάνεια διατομής καλωδίου	0,5mm² - 2,5mm²
