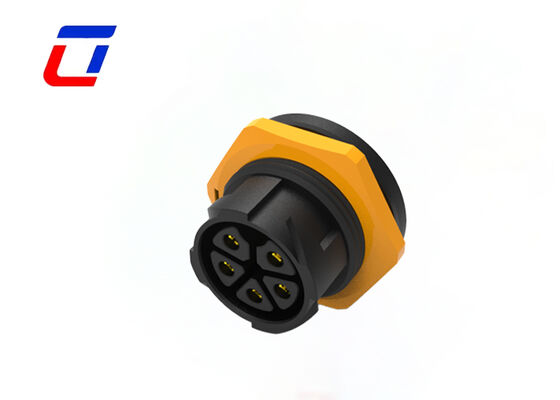

M25 5 Pin Panel Mount Connector Quick Nylon Electrical Plug Socket για το ηλιακό σύστημα

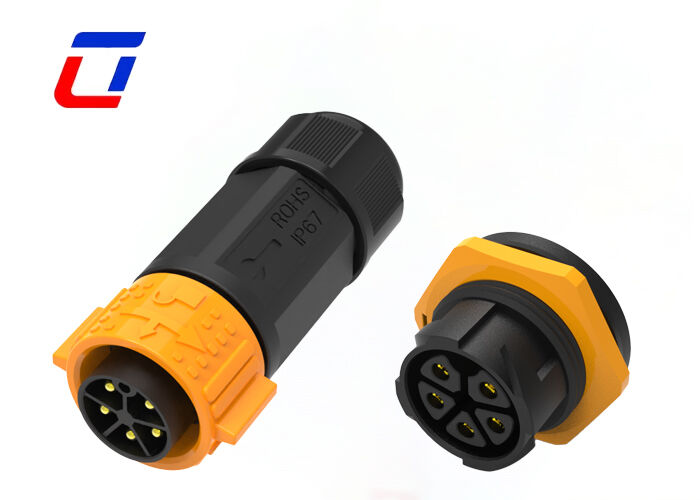

5 πιν βιομηχανική αδιάβροχη ισχύς 300V M25 Push Lock αρσενικό προς θηλυκό σύνδεσμο
Βασικά χαρακτηριστικά
- Σύστημα άμεσης απελευθέρωσης κλειδαριού πίεσης
- Διαθέσιμες επιλογές πολλαπλών πυρήνων: 2pin, 3pin, 4pin, 5pin, 3+2pin, 3+3pin, 3+9pin, 3+13pin, 5+2pin και 2+20pin
- Έκδοση συναρμολόγησης πεδίου: επιλογές τόσο από σύρμα σε σύρμα όσο και από σύρμα σε σανίδα
- Υδατοασφαλής σύνδεσμος υψηλού ρεύματος για μεγάλη διάρκεια λειτουργίας
- Υπηρεσία συναρμολόγησης καλωδίων υποστηρίζεται, ευπρόσδεκτη σε εξατομικευμένο
- OEM/ODM ευπρόσδεκτα
Επισκόπηση του προϊόντος
Αναπτύχθηκε αποκλειστικά για ηλιακά συστήματα, το 50A M25 5 πιν πίνακα τοποθέτηση νάιλον σύνδεση σύνδεσης διαθέτει προσαρμογή υψηλού ρεύματος,Ανθεκτικότητα σε εξωτερικές συνθήκες και εύκολη εγκατάσταση ως βασικά πλεονεκτήματα, καθιστώντας το προτιμώμενο αξεσουάρ για τη σύνδεση ηλεκτρικής ενέργειας σε φωτοβολταϊκά έργα.Η πρότυπη προδιαγραφή M25 σε συνδυασμό με μια διάταξη 5 πινών ταιριάζει με ακρίβεια στις ανάγκες μεταφοράς ισχύος μεταξύ διαφόρων συσκευών σε ηλιακά συστήματα.
Η σχεδίαση τοποθέτησης των πάνελ μπορεί να ενσωματωθεί σταθερά σε πάνελ εξοπλισμού, καθιστώντας την καλωδίωση πιο τακτική και προσαρμόζοντας σε διάφορα φωτοβολταϊκά σενάρια, συμπεριλαμβανομένων των οικιακών,βιομηχανικές και εμπορικές εφαρμογέςΤο νάιλον είναι ειδικά σχεδιασμένο για εξωτερικά φωτοβολταϊκά περιβάλλοντα με εξαιρετική αντοχή στις υπεριώδεις ακτίνες, αντιγήρανση και αντοχή στη διάβρωση.
Κατασκευάστηκε για να αντέχει σε σκληρές συνθήκες εργασίας, συμπεριλαμβανομένης της μακροχρόνιας έκθεσης σε εξωτερικούς χώρους, διαφορές θερμοκρασίας μέρα-νύχτα, βροχή, χιόνι και σκόνη άμμου.η διάρκεια ζωής του είναι πολύ σύμφωνη με τις φωτοβολταϊκές μονάδεςΗ ικανότητα μεταφοράς υψηλού ρεύματος 50A προσαρμόζεται στις ανάγκες μεταφοράς ισχύος των ηλιακών συστημάτων, ενώ η δομή γρήγορης σύνδεσης επιτρέπει την ταχεία σύνδεση.Τράβηξη και κλειδαριά με το χέρι χωρίς επαγγελματικά εργαλεία.
Ο σύνδεσμος διαθέτει ενσωματωμένους αγωγούς υψηλής αγωγιμότητας από κράμα με αντιοξειδωτική επεξεργασία για σταθερή αγωγιμότητα και χαμηλή απώλεια,διασφάλιση της αποτελεσματικής μεταφοράς φωτοβολταϊκής ενέργειας και συμβολή στη βελτίωση της συνολικής απόδοσης παραγωγής ενέργειας του συστήματοςΜε επαγγελματική αδιάβροχη σφραγιστική δομή που επιτυγχάνει βαθμολογία IP67, εμποδίζει αποτελεσματικά την εξωτερική υγρασία και την εισβολή βροχερού νερού, εξαλείφοντας τους πιθανούς κινδύνους ασφάλειας.
Ηλεκτρικές παραμέτρους
| Αριθμός Πολωνών |
Πυρόστερος συνδέσμος 5 πιν |
| Τρέχουσα αξιολόγηση |
Μέγιστο 50A |
| Κατηγορία τάσης |
300VAC μέγιστο |
| Δυνατότητα Η τάση |
1500VAC @ 60 s |
Βιομηχανίες εφαρμογής
- Εφαρμογή επικοινωνιών
- Μηχανές κωδικοποίησης προϊόντων
- Κωδικοποίηση προϊόντων απογραφής
- Συστήματα μεμβράνης
- Ηλιακό Σύστημα
- Βιομηχανικό εξοπλισμό ένεσης μελανιού
- Ηλεκτρικός εξοπλισμός
- Εργαστηριακό εξοπλισμό εγκληματολογίας και παθολογίας
- Εξοπλισμός επικοινωνιών
- Εργαλεία βαρέων μηχανών
Τεχνικές παραμέτρους
| Αντίσταση επαφής |
10 mΩ μέγιστο |
| Δομή μόνωσης |
500 MΩ σε 500VDC |
| Θέρμανση λειτουργίας |
-40°C ~ +105°C |
| Τάξη IP |
IP67 (1m / 30min) |
| Υλικό μούχλας |
PA66 |
| Επικοινωνιακό/Τερματικό υλικό |
Χρυσό επιχρυσωμένο χάλκινο |
| Υλικό σφραγίδας |
Σιλικόνη |
Παράμετροι λειτουργίας
| Κατηγορία τάσης |
600VAC μέγιστο |
| Τρέχουσα αξιολόγηση |
Μέγιστο 50A |
| Μίνιο μέγεθος καλωδίου |
6.5 mm ~ 10 mm |
| Μέγιστο μέγεθος καλωδίου |
10.5mm ~ 18mm |
| Περιοχή μέγιστης διατομής καλωδίου |
0.5mm2 ~ 6.0mm2 |
Διάσταση παραγωγής
Περισσότερες τεχνικές λεπτομέρειες
Συχνές Ερωτήσεις
Ε1: Ποια είναι η ονομαστική τάση;
Η ονομαστική τάση, επίσης γνωστή ως τάση λειτουργίας, εξαρτάται κυρίως από το υλικό μόνωσης των συνδέσμων που χρησιμοποιείται και την απόσταση μεταξύ των μεγεθών επαφής.Ορισμένα στοιχεία ή συσκευές ενδέχεται να μην λειτουργούν σωστά όταν λειτουργούν κάτω από τη ονομαστική τάση τους.
Ε: Υποστηρίζετε την προσαρμογή προϊόντων;
Ναι, η προσαρμογή είναι διαθέσιμη για προδιαγραφές, χρώματα, λογότυπα και συσκευασία. Παρακαλούμε να δώσετε τις λεπτομερείς απαιτήσεις σας και θα σας παραθέσουμε ανάλογα με τη διαδικασία επιβεβαίωσης δείγματος.
Ε3: Πώς να επιλέξετε τον κατάλληλο συνδετήρα;
Πρέπει να ακολουθήσετε τα παρακάτω βήματα:
- Επιβεβαιώστε την τρέχουσα βαθμολογία και τον αριθμό των επαφών
- Επιβεβαιώστε το στυλ συναρμολόγησης πρέπει να προ-καλωδίωση ή όχι.
- Επιβεβαιώστε το μέτρο του καλωδίου
- Επιβεβαιώστε το μήκος και το υλικό του καλωδίου
