M16 7-Pin Αδιάβροχος Βιομηχανικός Σύνδεσμος Δεδομένων
Επισκόπηση Προϊόντος

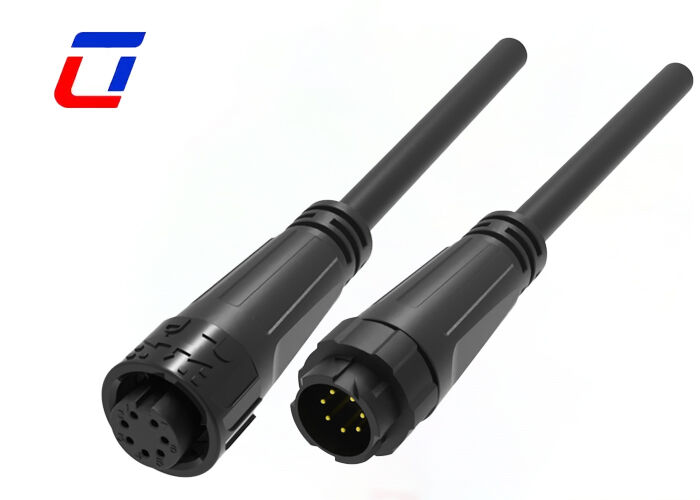

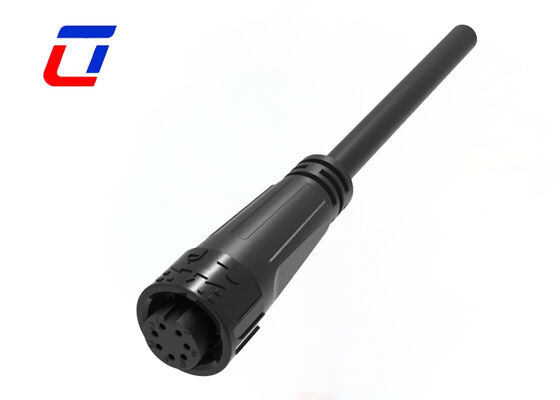

Αρσενικοί και θηλυκοί αδιάβροχοι σύνδεσμοι αυτοκινήτων M16 7-Pin σχεδιασμένοι για μετάδοση σήματος χαμηλής ισχύος με αξιόπιστη απόδοση σε απαιτητικά βιομηχανικά περιβάλλοντα.
Κύρια Χαρακτηριστικά
- Σύστημα γρήγορης απελευθέρωσης με κλείδωμα με κουμπί για εύκολη εγκατάσταση
- Πολλαπλές επιλογές πυρήνων: 2Pin, 3Pin, 4Pin, 5Pin, 7Pin, 8Pin, διαμορφώσεις 2+4Pin
- Εκδόσεις συναρμολόγησης πεδίου: καλώδιο σε καλώδιο και καλώδιο σε πλακέτα
- Υπηρεσία συναρμολόγησης καλωδίων υποστηρίζεται με διαθέσιμες προσαρμοσμένες επιλογές
- Υπηρεσίες OEM/ODM ευπρόσδεκτες
Περιγραφή Προϊόντος
Σχεδιασμένος για διάφορες εφαρμογές μετάδοσης δεδομένων, αυτός ο αδιάβροχος σύνδεσμος 7-pin μεγέθους M16 είναι κατασκευασμένος από ανθεκτικό πλαστικό μηχανικής PA66. Πιστοποιημένο με CE με συμβατότητα χαμηλής τάσης 60V, χρησιμεύει ως αξιόπιστη λύση σύνδεσης για καλώδια δεδομένων χαμηλής τάσης. Η διάταξη ακριβείας 7-pin επιτρέπει την ανεξάρτητη και σύγχρονη μετάδοση δεδομένων πολλαπλών καναλιών, ενώ ο σχεδιασμός γρήγορης σύνδεσης αρσενικού-θηλυκού εξασφαλίζει αποτελεσματική καλωδίωση και ευκολία συντήρησης.
Με εξαιρετική αδιάβροχη απόδοση και δυνατότητες κατά των παρεμβολών, αυτός ο σύνδεσμος διατηρεί σταθερή μετάδοση δεδομένων σε πολύπλοκα περιβάλλοντα. Οι επαφές 7-pin διαθέτουν κράμα χαλκού υψηλής καθαρότητας με επιχρυσωμένη τεχνολογία, διατηρώντας την αντίσταση επαφής εντός ≤10mΩ για την ελαχιστοποίηση της απώλειας μετάδοσης και την εξασφάλιση της πλήρους ακεραιότητας του σήματος για δεδομένα αισθητήρων και εντολές ελέγχου.
Ο σύνδεσμος πληροί τα αδιάβροχα και ανθεκτικά στη σκόνη πρότυπα IP67 μέσω ενός συστήματος διπλής προστασίας που συνδυάζει επαγγελματικούς δακτυλίους στεγανοποίησης από καουτσούκ και δομές κλειδώματος με σπείρωμα. Αυτό εμποδίζει αποτελεσματικά τη βροχή, τους υγρούς ατμούς και τη σκόνη του περιβάλλοντος, καθιστώντας το κατάλληλο για υπαίθριες εφαρμογές και εφαρμογές υψηλής υγρασίας. Πιστοποιημένο με CE με ονομαστική τάση λειτουργίας 60V και ονομαστικό ρεύμα 5A, παρέχει ισχυρές δυνατότητες κατά των ηλεκτρομαγνητικών παρεμβολών για αξιόπιστη μετάδοση δεδομένων χαμηλής τάσης.
Ηλεκτρικές Παράμετροι
| Αριθμός Πόλων |
7Pin |
| Ονομαστικό Ρεύμα |
5A max. |
| Ονομαστική Τάση |
60VAC max |
| Τάση Αντοχής |
500VAC @ 60 s. |
Βιομηχανίες Εφαρμογών
- Φώτα ανάπτυξης
- Εξοπλισμός επικοινωνιών
- Μηχανές κωδικοποίησης προϊόντων
- Συστήματα κωδικοποίησης προϊόντων απογραφής
- Συστήματα Inkjet
- Ηλιακά συστήματα
- Βιομηχανικός εξοπλισμός Inkjet
- Εξοπλισμός ηλεκτρικής ενέργειας
- Εργαστηριακός εξοπλισμός ιατροδικαστικής και παθολογίας
- Εξοπλισμός επικοινωνιών
- Βαριά μηχανήματα
Τεχνικές Παράμετροι
| Αντίσταση Επαφής |
10 mΩ max |
| Δομή Μόνωσης |
500 MΩ at 500VDC |
| Θερμοκρασία Λειτουργίας |
-40°C ~ +105°C |
| Κλάση IP |
IP67 (1m / 30min) when mated |
| Υλικό Καλουπιού |
PA66 |
| Υλικό Επαφής/Τερματικού |
Επιχρυσωμένο ορείχαλκο |
| Υλικό Σφράγισης |
Σιλικόνη |
Παράμετροι Λειτουργίας
| Ονομαστική Τάση |
300VAC max |
| Ονομαστικό Ρεύμα |
5A max |
| Ελάχιστο OD μεγέθους καλωδίου |
3.0mm ~ 6.0mm |
| Μέγιστο OD μεγέθους καλωδίου |
8.0mm ~ 10.0mm |
| Μέγιστη περιοχή διατομής καλωδίου |
0.5mm² ~ 2.5mm² |
Προδιαγραφές Σχεδιασμού
