Name: M19 Σύνδεσμος υψηλού ρεύματος από καλώδιο σε πλατφόρμα 300V Άντρας Άντρας 4 καρφίτσες
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: Μ19
Availability: InStock

Αρχική Σελίδα Προϊόντα Αδιάβροχος συνδετήρας δύναμης

M19 Σύνδεσμος υψηλού ρεύματος από καλώδιο σε πλατφόρμα 300V Άντρας Άντρας 4 καρφίτσες

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Ulinkcon
Πιστοποίηση:	CE/Rohs/TUV/UL
Αριθμό μοντέλου:	Μ19

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	Διαπραγμάτευση
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	1. Πλαστική σακούλα, 2. Χαρτοκιβώτιο, 3. Σύμφωνα με τις απαιτήσεις του πελάτη
Χρόνος παράδοσης:	3~6 εργάσιμες ημέρες
Όροι πληρωμής:	T/T,D/P,L/C,D/A,,Western Union,MoneyGram
Δυνατότητα προσφοράς:	100000 ζεύγη μηνιαίως

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Τρέχουσα βαθμολογία:	15Α	Ονομαστική τάση:	300V
Τύπος σύνδεσης:	Γρήγορη σύνδεση	Υλικό:	Νάιλον
Χρώμα:	Κόκκινο Μπλε Λευκό Μαύρο Κίτρινο	Αξιολόγηση ανθεκτική στη φλόγα:	UL94-V0
Επισημαίνω:	Μ19 ανθεκτικός στο νερό σύνδεσμος ισχύος 4 καρφίτσες , Σύνδεσμος καλωδίου υψηλού ρεύματος προς το πίνακα , Αρσενικό θηλυκό βύσμα 300V

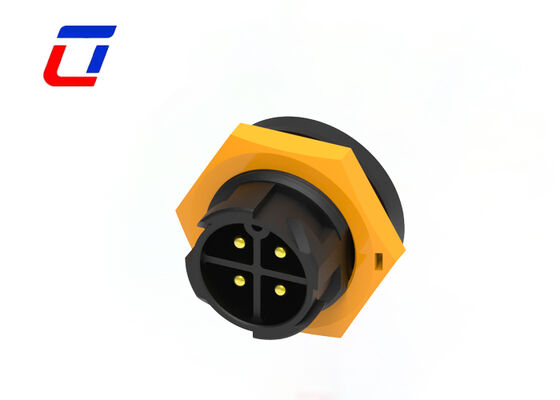

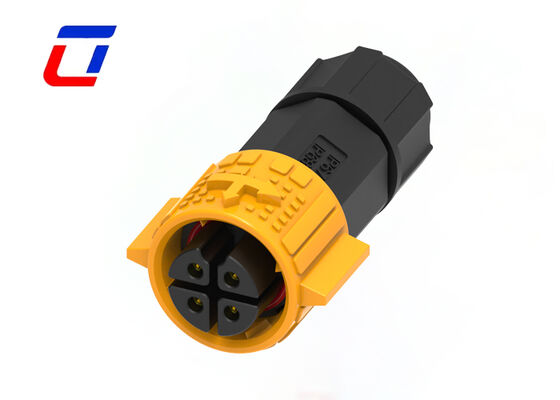

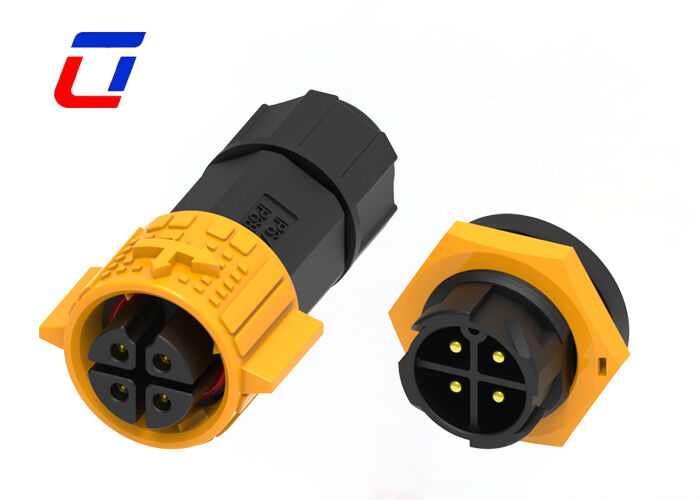

M19 Υποδοχή Καλωδίου σε Πίνακα Υψηλού Ρεύματος 300V Αρσενικό Θηλυκό Σύνδεσμος 4 Pin

Αδιάβροχος IP67 M19 4 Pin Αρσενικό σε Θηλυκό Εξωτερικός Σύνδεσμος

Η σειρά M19 4Pin Wire-to-Board (WTB) αρσενικός και θηλυκός σύνδεσμος είναι σχεδιασμένος για εφαρμογές μετάδοσης υψηλού ρεύματος, με ονομαστική τιμή ρεύματος 15A και ονομαστική τάση 300V. Η στιβαρή κατασκευή και η σταθερή ηλεκτρική απόδοσή του το καθιστούν ιδανική λύση για βιομηχανικές και εξοπλιστικές συνδέσεις. Ο σχεδιασμός αρσενικού-θηλυκού ζεύγους εξασφαλίζει αξιόπιστες συνδέσεις μεταξύ καλωδίων και πλακέτων κυκλωμάτων, ενώ η διαμόρφωση 4-pin καλύπτει τις απαιτήσεις μετάδοσης σήματος και ισχύος για εξοπλισμό μέσης έως υψηλής ισχύος.

Κατασκευασμένος με περίβλημα από νάιλον ενισχυμένο με ίνες γυαλιού που συμμορφώνεται με τα πρότυπα επιβράδυνσης φλόγας UL94 V0, αυτός ο σύνδεσμος προσφέρει εξαιρετική αντοχή σε υψηλές θερμοκρασίες, αντοχή στη διάβρωση και ιδιότητες μόνωσης. Λειτουργεί αξιόπιστα σε περιβάλλοντα θερμοκρασίας που κυμαίνονται από -40℃ έως 105℃. Οι επαφές από ορείχαλκο υψηλής αγωγιμότητας με επιχρύσωση διαθέτουν αντίσταση επαφής κάτω από 10mΩ, αντίσταση μόνωσης που υπερβαίνει τα 500mΩ και αντέχουν τάση έως 1000V, εξασφαλίζοντας ελάχιστη απώλεια και παραγωγή θερμότητας κατά τη μετάδοση υψηλού ρεύματος.

Διαθέτοντας προαιρετικούς μηχανισμούς αυτο-ασφάλισης push-pull ή πλαστικής στερέωσης με σπείρωμα, ο σύνδεσμος διατηρεί ασφαλείς συνδέσεις ακόμη και σε βιομηχανικά περιβάλλοντα δόνησης. Συμμορφώνεται με τα περιβαλλοντικά πρότυπα RoHS και είναι πιστοποιημένος από CE και UL, βρίσκοντας εφαρμογές σε εξοπλισμό βιομηχανικού αυτοματισμού, μονάδες ισχύος, οθόνες LED, ιατρικές συσκευές και νέα ενεργειακά συστήματα.

Κύρια Χαρακτηριστικά

Σύστημα γρήγορης απελευθέρωσης Push lock
Πολλαπλές διαμορφώσεις pin: 2Pin, 3Pin, 4Pin, 5Pin για ισχύ
Συνδυασμένες επιλογές ισχύος και σήματος: 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin και 2+20Pin
Επιλογές μόνο σήματος: Διαθέσιμα 6Pin έως 18Pin
Εκδόσεις συναρμολόγησης πεδίου για εφαρμογές καλωδίου σε καλώδιο και καλωδίου σε πλακέτα
Ονομαστική τιμή ρεύματος 15A για συνεχή λειτουργία
Διαθέσιμες υπηρεσίες συναρμολόγησης καλωδίων
Καλωσόρισμα προσαρμογής OEM/ODM

Ηλεκτρικές Παράμετροι

Αριθμός Πόλων	4Pin
Ονομαστική Τιμή Ρεύματος	15A max.
Ονομαστική Τάση	300VAC max
Τάση Αντοχής	1000VAC @ 60 s.

Τεχνικές Παράμετροι

Αντίσταση Επαφής	10 mΩ max
Δομή Μόνωσης	500 MΩ at 500VDC
Θερμοκρασία Λειτουργίας	-40°C ~ +105°C
Κλάση IP	IP67 (1m / 30min) when mated
Υλικό Καλουπιού	PA66
Υλικό Επαφής/Τερματικού	Επιχρυσωμένος Ορείχαλκος
Υλικό Σφράγισης	Σιλικόνη

Παράμετροι Λειτουργίας

Ονομαστική Τάση	600VAC max
Ονομαστική Τιμή Ρεύματος	15A max
Ελάχιστο Μέγεθος Καλωδίου OD	3.0mm ~ 6.0mm
Μέγιστο Μέγεθος Καλωδίου OD	8.0mm ~ 10.0mm
Μέγιστη Περιοχή Διατομής Καλωδίου	0.5mm² ~ 2.5mm²

Βιομηχανίες Εφαρμογών

Φώτα Ανάπτυξης
Εξοπλισμός Επικοινωνιών
Μηχανές Κωδικοποίησης Προϊόντων
Συστήματα Κωδικοποίησης Προϊόντων Απογραφής
Συστήματα Inkjet
Ηλιακά Συστήματα
Βιομηχανικός Εξοπλισμός Inkjet
Εξοπλισμός Ηλεκτρικής Ενέργειας
Εργαστηριακός Εξοπλισμός Ιατροδικαστικής & Παθολογίας
Εξοπλισμός Επικοινωνιών
Βαριά Μηχανήματα

Σχεδιασμός Προϊόντων

Συχνές Ερωτήσεις

Είστε εργοστάσιο ή εμπορική εταιρεία;

Είμαστε ένα εργοστάσιο που βρίσκεται στο Βιομηχανικό Πάρκο Ulinkcon, στην περιοχή Bao'an, Shenzhen, Κίνα.

Ποια είναι η ονομαστική τάση;

Η ονομαστική τάση, γνωστή και ως τάση λειτουργίας, εξαρτάται κυρίως από το μονωτικό υλικό και την απόσταση επαφής του συνδέσμου. Ορισμένα εξαρτήματα ενδέχεται να μην λειτουργούν σωστά κάτω από την ονομαστική τους τάση.

Πώς μπορώ να λάβω δείγματα;

Είμαστε στην ευχάριστη θέση να παρέχουμε δείγματα, με τα έξοδα μεταφοράς να καλύπτονται από τον πελάτη. Παρακαλούμε δώστε τον αριθμό λογαριασμού του ταχυμεταφορέα σας και τη λεπτομερή διεύθυνση για την αποστολή των δειγμάτων.

Μπορώ να έχω προσαρμοσμένη ετικέτα;

Ναι, υποστηρίζουμε ιδιωτική ετικέτα και προσαρμοσμένη συσκευασία. Η επαγγελματική μας ομάδα σχεδιασμού είναι διαθέσιμη για να βοηθήσει με τις απαιτήσεις σχεδιασμού συσκευασίας.
