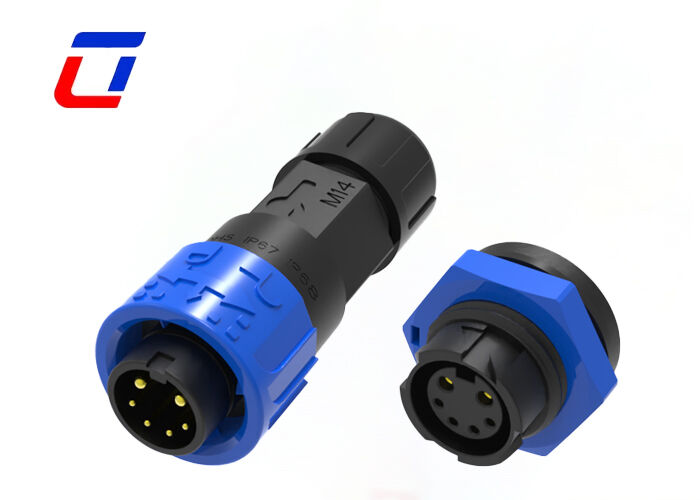

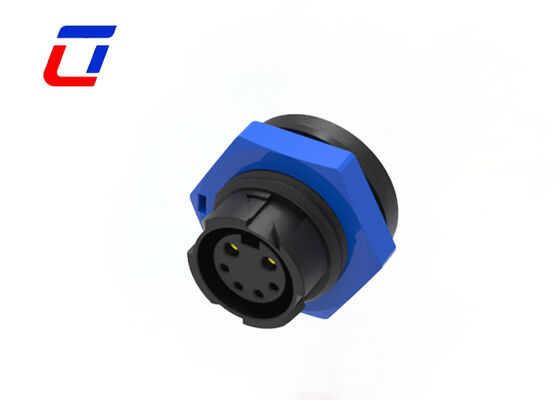

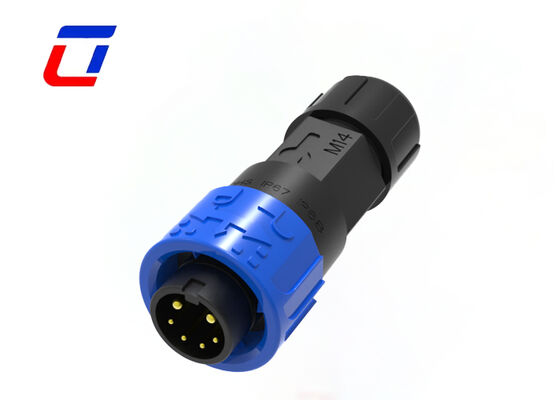

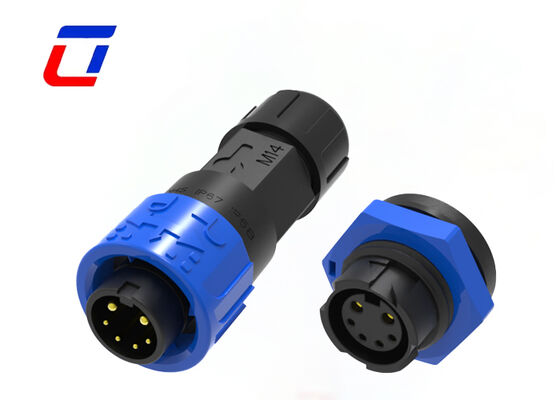

M16 2+4 Pin Wire To Board Connector ODM Βιομηχανικός Βύσμα και Υποδοχή Ισχύος και Σήματος
PA66 Πλαστικό 2+4 Πολύ-ακιδωτός IP67 Αδιάβροχος Σύνδεσμος M16
Βιομηχανίες Εφαρμογών
- Φώτα Ανάπτυξης
- Εφαρμογές Επικοινωνιών
- Μηχανές Κωδικοποίησης Προϊόντων
- Κωδικοποίηση Προϊόντων Απογραφής
- Συστήματα Inkjet
- Ηλιακό Σύστημα
- Βιομηχανικός Εξοπλισμός Inkjet
- Εξοπλισμός Ηλεκτρικής Ενέργειας
- Εργαστηριακός Εξοπλισμός Ιατροδικαστικής & Παθολογίας
- Εξοπλισμός Επικοινωνιών
- Βαριά Μηχανήματα
Χαρακτηριστικά Προϊόντος
Διπλής Λειτουργίας Μετάδοση Ισχύος & Σήματος
Αυτός ο σύνδεσμος ενσωματώνει 2 ακίδες ισχύος και 4 ακίδες σήματος σε μια ενιαία συμπαγή μονάδα, επιτρέποντας την ταυτόχρονη παροχή σταθερής παροχής ρεύματος και μετάδοσης σήματος υψηλής ακρίβειας. Ο ενσωματωμένος σχεδιασμός εξαλείφει την ανάγκη για ξεχωριστούς συνδέσμους ισχύος και σήματος, βελτιώνοντας τις διατάξεις καλωδίωσης και μειώνοντας σημαντικά την πολυπλοκότητα της εγκατάστασης για πολυλειτουργικές βιομηχανικές συσκευές.
Ευρεία Συμβατότητα Εφαρμογών
Σχεδιασμένο για να λειτουργεί σε σκληρές συνθήκες λειτουργίας, είναι ευρέως συμβατό με βιομηχανικό εξοπλισμό αυτοματισμού, συστήματα εξωτερικού φωτισμού, θαλάσσιες συσκευές, αισθητήρες και συστήματα ελέγχου—όλα τα οποία απαιτούν αξιόπιστη και αδιάλειπτη μετάδοση ισχύος και σήματος.
Ευέλικτες Διαμορφώσεις Συνδέσμων M16
Διαθέσιμος τόσο σε εκδόσεις wire-to-wire όσο και wire-to-board για τη σειρά συνδέσμων M16, προσφέρει διπλές επιλογές σύνδεσης ακροδεκτών: ακροδέκτες συγκόλλησης και ακροδέκτες βιδών. Αυτή η ευελιξία επιτρέπει την απρόσκοπτη ενσωμάτωση με διάφορες ρυθμίσεις καλωδίωσης, καλύπτοντας τις συγκεκριμένες απαιτήσεις εγκατάστασης διαφορετικών βιομηχανικών σεναρίων.
Τεχνικές Προδιαγραφές
| Ηλεκτρικές Παράμετροι |
| Αριθμός Πόλων |
2+4 ακιδωτός αδιάβροχος σύνδεσμος |
| Ονομαστική Τιμή Ρεύματος |
15+5A max. |
| Ονομαστική Τιμή Τάσης |
300VAC max |
| Τάση Αντοχής |
1500VAC @ 60 s. |
| Τεχνικές Παράμετροι |
| Αντίσταση Επαφής |
10 mΩ max |
| Δομή Μόνωσης |
500 MΩ at 500VDC |
| Θερμοκρασία Λειτουργίας |
-40°C ~ +105°C |
| Κλάση IP |
IP67 (1m / 30min) when mated |
| Υλικό Καλουπιού |
PA66 |
| Υλικό Επαφής/Ακροδέκτη |
Επιχρυσωμένο Ορείχαλκο |
| Υλικό Σφράγισης |
Σιλικόνη |
| Παράμετροι Λειτουργίας |
| Ονομαστική Τιμή Τάσης |
600VAC max |
| Ονομαστική Τιμή Ρεύματος |
15A max |
| Ελάχιστο Μέγεθος Σύρματος OD |
3.0mm ~ 6.0mm |
| Μέγιστο Μέγεθος Σύρματος OD |
8.0mm ~ 10.0mm |
| Μέγιστη Περιοχή Διατομής Καλωδίου |
0.5mm² ~ 2.5mm² |
Προδιαγραφές Σχεδιασμού
Συχνές Ερωτήσεις
Ε1: Ποιος είναι υπεύθυνος για τον εκτελωνισμό; Παρέχετε τα απαραίτητα έγγραφα;
Α: Θα παρέχουμε πλήρη έγγραφα εκτελωνισμού (εμπορικό τιμολόγιο, λίστα συσκευασίας, φορτωτική, εκθέσεις πιστοποίησης). Τα τέλη εκτελωνισμού και οι δασμοί βαρύνουν τον αγοραστή (όροι EXW/FOB). Μπορούμε να βοηθήσουμε με την προετοιμασία εγγράφων εάν χρειαστεί.
Ε2: Πώς μπορώ να παρακολουθήσω την αποστολή μου;
Α: Μόλις αποσταλούν τα εμπορεύματα, θα σας στείλουμε τον αριθμό παρακολούθησης και τον σύνδεσμο της πλατφόρμας logistics. Μπορείτε να παρακολουθείτε την κατάσταση σε πραγματικό χρόνο online ή να επικοινωνήσετε με την ομάδα μας για ενημερώσεις.
Ε3: Πώς μπορώ να λάβω δείγματα;
Α: Είναι τιμή μου να σας προσφέρω δείγματα και το φορτίο θα πρέπει να πληρωθεί από εσάς. Μπορείτε να μου ενημερώσετε τον αριθμό του courier σας και τη διεύθυνσή σας, τότε μπορώ να σας στείλω δείγμα αμέσως.
Ε4: Δέχεστε άλλα νομίσματα πληρωμής εκτός από USD;
Α: Το προεπιλεγμένο νόμισμά μας είναι το USD, αλλά μπορούμε επίσης να δεχτούμε EUR, GBP ή άλλα μεγάλα νομίσματα. Παρακαλούμε επιβεβαιώστε την συναλλαγματική ισοτιμία με την ομάδα πωλήσεών μας κατά την υποβολή της παραγγελίας.
