Name: Στρογγυλοί συνδετήρες καλωδίων M23 Πλαστικό 2+1+5 Pin Αδιάβροχος σύνδεσμος Καλώδιο σε πλακέτα
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: Μ23
Availability: InStock

Αρχική Σελίδα Προϊόντα Πολυ συνδετήρες καρφιτσών αδιάβροχοι

Στρογγυλοί συνδετήρες καλωδίων M23 Πλαστικό 2+1+5 Pin Αδιάβροχος σύνδεσμος Καλώδιο σε πλακέτα

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Ulinkcon
Πιστοποίηση:	CE/Rohs/TUV/UL
Αριθμό μοντέλου:	Μ23

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	Διαπραγμάτευση
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	1. Πλαστική σακούλα, 2. Χαρτοκιβώτιο, 3. Σύμφωνα με τις απαιτήσεις του πελάτη
Χρόνος παράδοσης:	3~6 εργάσιμες ημέρες
Όροι πληρωμής:	T/T,D/P,L/C,D/A,,Western Union,MoneyGram
Δυνατότητα προσφοράς:	100000 ζεύγη μηνιαίως

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Καρφίτσα:	2+1+5 καρφίτσα	Τρέχουσα βαθμολογία:	50A,15A
Τύπος:	αδιάβροχο σύνδεσμο	Υλικό:	PA66
Εύρος διαμέτρου:	24-9AWG	Επίπεδο Προστασίας:	IP67
Επισημαίνω:	Αδιάβροχος στρογγυλός σύνδεσμος M23 , Σύνδεσμος καλωδίου σε πλακέτα 2+1+5 pin , Πλαστικός αδιάβροχος σύνδεσμος πολλαπλών ακίδων

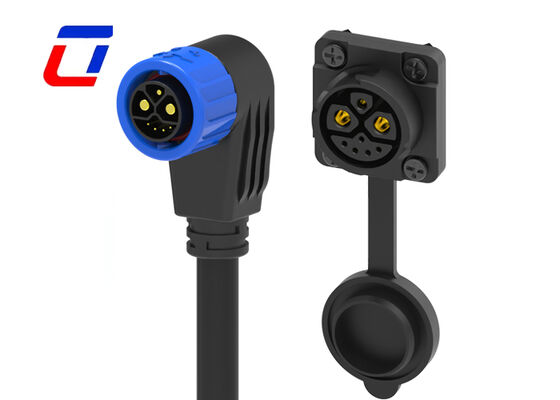

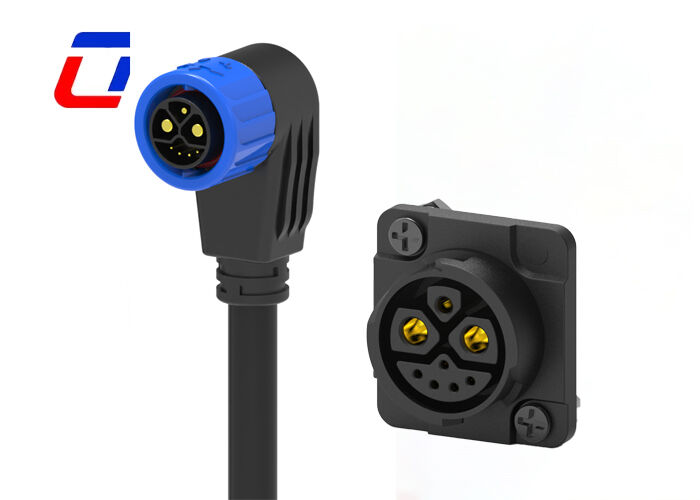

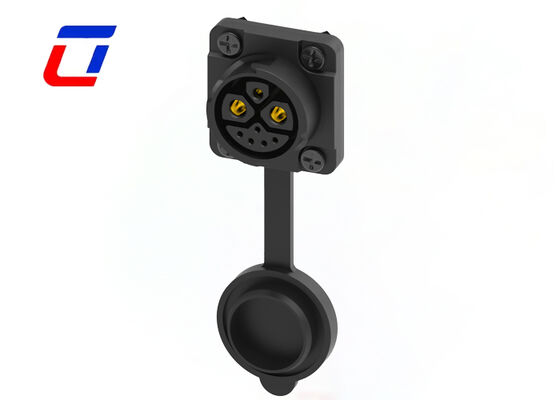

1 Γείωση 2 Ισχύς 5 Δεδομένα M23 IP67 Αδιάβροχη υποδοχή Push Locking

Επισκόπηση προϊόντος

Αυτό το προϊόν είναι ένας αποκλειστικός σύνδεσμος προδιαγραφών M23, που υιοθετεί μια λειτουργική διάταξη ακροδεκτών 1 ακίδων για γείωση, 2 ακίδων για τροφοδοσία ρεύματος και 5 ακίδων για δεδομένα, σε συνδυασμό με αδιάβροχη βαθμολογία IP67 και δομή κλειδώματος ώθησης. Είναι μια λύση σύνδεσης υψηλής αξιοπιστίας προσαρμοσμένης για τη σύγχρονη μετάδοση δεδομένων "γείωσης-ισχύς-δεδομένων" σε βιομηχανικά σενάρια. Συμμορφούμενος αυστηρά με το πρότυπο διασύνδεσης M23, ο σύνδεσμος έχει σαφείς διαιρέσεις λειτουργίας pin, επιτρέποντας την ανεξάρτητη και παράλληλη λειτουργία προστασίας γείωσης, τροφοδοσίας και μετάδοσης δεδομένων πολλαπλών καναλιών, αποφεύγοντας πλήρως τις αμοιβαίες παρεμβολές μεταξύ διαφορετικών τύπων σημάτων και θέτοντας μια σταθερή βάση σύνδεσης για τη σταθερή λειτουργία βιομηχανικών συστημάτων ελέγχου.

Η βασική απόδοση επικεντρώνεται στην πολυδιάστατη εγγύηση αξιοπιστίας: η αδιάβροχη και ανθεκτική στη σκόνη βαθμολογία IP67 επιτυγχάνεται μέσω ενός επαγγελματικού στεγανοποιητικού δακτυλίου από καουτσούκ και μιας ενσωματωμένης δομής περιβλήματος, που μπορεί να απομονώσει πλήρως την εισχώρηση σκόνης και να λειτουργεί κανονικά όταν βυθιστεί σε βάθος νερού 1 μέτρου για 30 λεπτά, αντιμετωπίζοντας εύκολα άλλους λεκέδες λαδιού, βιομηχανικούς λεκέδες και υγρούς. Οι επαφές πείρων είναι κατασκευασμένες από κράμα χαλκού υψηλής καθαρότητας με αντιοξειδωτική επεξεργασία, με χαμηλή αντίσταση επαφής και εξαιρετική αγωγιμότητα. Μεταξύ αυτών, το κανάλι δεδομένων 5 ακίδων μπορεί να μεταδώσει με ακρίβεια βασικά δεδομένα, όπως ανάδραση αισθητήρα και εντολές ελέγχου εξοπλισμού, αποφεύγοντας την εξασθένηση ή την καθυστέρηση του σήματος. το κανάλι ισχύος 2 ακίδων μπορεί να φέρει σταθερά τις απαιτήσεις τροφοδοσίας. και το κανάλι γείωσης 1 ακίδας εκτρέπει αποτελεσματικά τον στατικό ηλεκτρισμό, διασφαλίζοντας την ασφάλεια του εξοπλισμού και του προσωπικού.

Ο δομικός σχεδιασμός εξισορροπεί την άνεση και τη σταθερότητα. Ο πρωτοποριακός μηχανισμός κλειδώματος ώθησης μπορεί να ολοκληρώσει ακριβή σύνδεση και σταθερό κλείδωμα με ελαφριά πρέσα και μπορεί να διαχωριστεί γυρίζοντας απαλά την πόρπη κατά το ξεκλείδωμα, χωρίς επαγγελματικά εργαλεία, βελτιώνοντας σημαντικά την αποτελεσματικότητα της επιτόπιας εγκατάστασης, θέσης σε λειτουργία και μετέπειτα συντήρησης. Ταυτόχρονα, αυτή η δομή έχει εξαιρετική αντικραδασμική και αντιπτωτική απόδοση, η οποία μπορεί να προσαρμοστεί στο περιβάλλον δόνησης κατά τη λειτουργία υψηλής συχνότητας βιομηχανικού εξοπλισμού και να εξασφαλίσει τη συνέχεια της σύνδεσης. Χρησιμοποιείται ευρέως σε βιομηχανικές αυτοματοποιημένες γραμμές παραγωγής, έξυπνο εξοπλισμό κατασκευής, όργανα ακριβείας, βιομηχανικά ρομπότ και άλλα σενάρια, το προϊόν παρέχει ολοκληρωμένη και αξιόπιστη υποστήριξη σύνδεσης για βιομηχανικά συστήματα που πρέπει να πραγματοποιούν ταυτόχρονα προστασία γείωσης, παροχή ρεύματος και αλληλεπίδραση δεδομένων.

Βιομηχανίες Εφαρμογών

Φώτα ανάπτυξης
Εφαρμογή Επικοινωνιών
Μηχανές Κωδικοποίησης Προϊόντων
Κωδικοποίηση προϊόντων απογραφής
Συστήματα Inkjet
Ηλιακό σύστημα
Βιομηχανικός εξοπλισμός Inkjet
Εξοπλισμός Ηλεκτρικής Ενέργειας
Εργαστηριακός Εγκληματολογικός & Παθολογικός Εξοπλισμός
Εξοπλισμός Επικοινωνιών
Βαρέα Μηχανήματα

Τεχνικά Χαρακτηριστικά

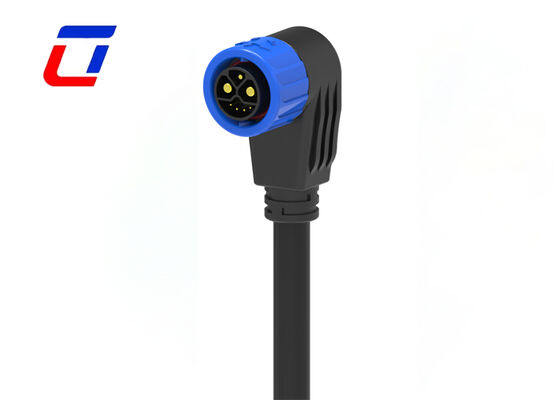

Χυτευμένη δομή 90 μοιρών, Κατάλληλη για στενούς χώρους: Υιοθετεί ένα ολοκληρωμένο σχέδιο καλουπώματος κάμψης 90 μοιρών, το οποίο εξοικονομεί αποτελεσματικά χώρο εγκατάστασης και είναι ιδιαίτερα κατάλληλο για εγκατάσταση σε στενούς χώρους, όπως μέσα στον εξοπλισμό και τις γωνίες. Η ακριβής γωνία χύτευσης εξασφαλίζει τακτική δρομολόγηση του καλωδίου, αποφεύγοντας τη ζημιά που προκαλείται από το στρίψιμο και το τράβηγμα του καλωδίου και βελτιώνοντας τον ορθολογισμό και την αισθητική της διάταξης σύνδεσης.

Διαρρύθμιση 2+1+5 ακίδων, ακριβής μετάδοση χωρίς παρεμβολές: Χρησιμοποιεί ξεχωριστό σχεδιασμό 2 ακίδων + 1 ακίδων + 5 ακίδων, που αντιστοιχεί σε διαφορετικά κυκλώματα ισχύος και κανάλια σήματος αντίστοιχα, πραγματοποιώντας σύγχρονη και ακριβή μετάδοση τροφοδοσίας και πολλαπλών σημάτων και αποφεύγοντας πλήρως τις παρεμβολές μεταξύ διαφορετικών τύπων σημάτων. οι ακίδες είναι κατασκευασμένες από μεταλλικό υλικό υψηλής αγωγιμότητας με μικρή αντίσταση επαφής και χαμηλή απώλεια μετάδοσης, εξασφαλίζοντας σταθερή λειτουργία του εξοπλισμού.

Σχεδιασμός Push-Lock, σταθερή και βολική σύνδεση: Εξοπλισμένο με μια βολική δομή κλειδώματος τύπου push, η πρίζα και η αποσύνδεση είναι απλή και το κλείδωμα ή το ξεκλείδωμα μπορεί να ολοκληρωθεί με ένα ελαφρύ πάτημα, βελτιώνοντας σημαντικά την απόδοση εγκατάστασης και συντήρησης. μετά το κλείδωμα, η εφαρμογή είναι σφιχτή, με εξαιρετική αντίσταση κραδασμών και απόδοση κατά της πτώσης, η οποία μπορεί να αντισταθεί αποτελεσματικά στους κραδασμούς και στο εξωτερικό τράβηγμα κατά τη λειτουργία του εξοπλισμού, εξασφαλίζοντας συνεχή και σταθερή σύνδεση.

Ηλεκτρικές Παράμετροι

Αριθμός Πολωνών	Αδιάβροχη υποδοχή 8 ακίδων
Τρέχουσα βαθμολογία	50+15A +5Amax.
Εκτίμηση τάσης	300VAC μέγ
Ανθεκτικότητα Τάση	1500VAC @ 60 s.

Τεχνικές Παράμετροι

Επικοινωνήστε με την Αντίσταση	10 mΩ μέγ
Μονωτική Δομή	500 MΩ στα 500 VDC
Θερμοκρασία λειτουργίας	-40°C ~ +105°C
Κλάση IP	IP67 (1m / 30min) όταν συνδυάζεται
Υλικό καλουπιού	PA66
Υλικό επαφής/τερματικού	Επιχρυσωμένο ορείχαλκο
Υλικό σφραγίδας	Σιλικόνη

Παράμετροι Λειτουργίας

Εκτίμηση τάσης	600VAC μέγ
Τρέχουσα βαθμολογία	50Α μέγ
Ελάχιστο μέγεθος καλωδίου OD	3,0 mm ~ 6,0 mm
Μέγιστο μέγεθος καλωδίου OD	8,0 mm ~ 16,0 mm
Μέγιστη επιφάνεια διατομής καλωδίου	0,5mm² ~ 10,0mm²

Συχνές Ερωτήσεις

Ε1: Είστε εργοστάσιο ή εμπορική εταιρεία;

Α: Είμαστε ένα εργοστάσιο. Βρίσκεται στο Ulinkcon Industrial Park, Bao'an District, Shenzhen, Κίνα

Ε2: Μπορώ να έχω προσαρμοσμένη ετικέτα;

Α: Ναι, φυσικά, μπορείτε να κάνετε τη δική σας ιδιωτική ετικέτα και συσκευασία, εάν πρέπει να σχεδιάσετε τη συσκευασία, έχουμε επίσης επαγγελματία σχεδιαστή για να σας εξυπηρετήσει.

Ε3: Είναι τα προϊόντα σας πιστοποιημένα; Τι πιστοποιήσεις έχετε;

Α: Όλα τα προϊόντα μας είναι πιστοποιημένα από RoHS, CE και άλλα διεθνή πρότυπα. Συγκεκριμένες πιστοποιήσεις (π.χ. FCC, UL) μπορούν να παρέχονται κατόπιν αιτήματος με βάση την αγορά-στόχο σας.
