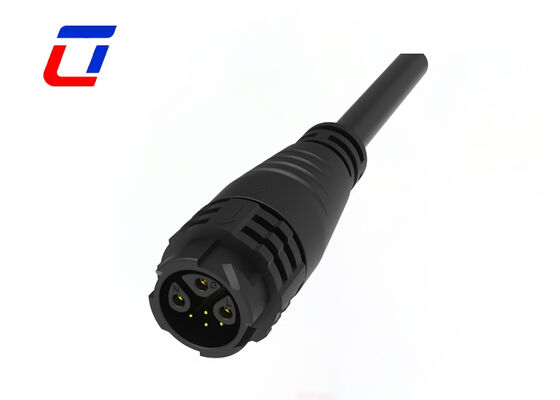

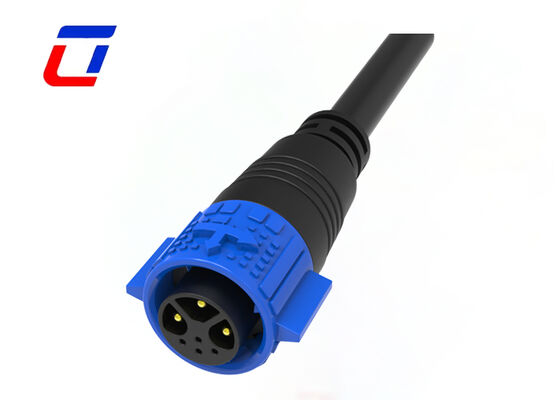

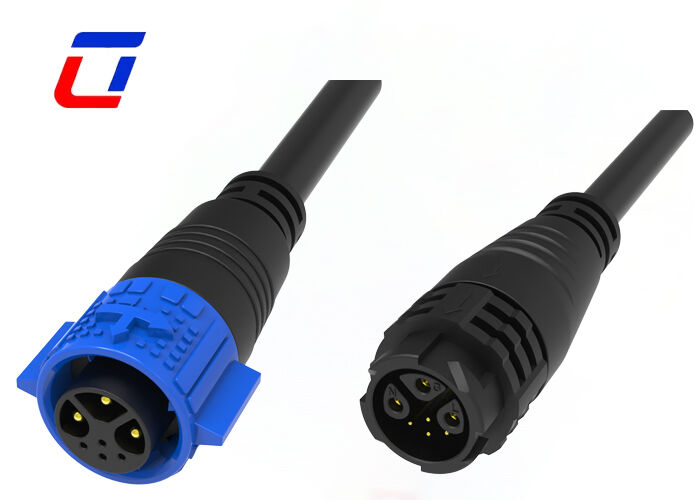

Name: 3+4 Pin Αρσενικό M19 σε Θηλυκό Καλωδιακό Σύνδεσμο Γρήγορης Σύνδεσης Αδιάβροχος Σύνδεσμος Εξωτερικού Χώρου
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: Μ19
Availability: InStock

Αρχική Σελίδα Προϊόντα αδιάβροχος συνδετήρας καλωδίων

3+4 Pin Αρσενικό M19 σε Θηλυκό Καλωδιακό Σύνδεσμο Γρήγορης Σύνδεσης Αδιάβροχος Σύνδεσμος Εξωτερικού Χώρου

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Ulinkcon
Πιστοποίηση:	CE/Rohs/TUV/UL
Αριθμό μοντέλου:	Μ19

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	Διαπραγμάτευση
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	1. Πλαστική σακούλα, 2. Χαρτοκιβώτιο, 3. Σύμφωνα με τις απαιτήσεις του πελάτη
Χρόνος παράδοσης:	3~6 εργάσιμες ημέρες
Όροι πληρωμής:	T/T,D/P,L/C,D/A,,Western Union,MoneyGram
Δυνατότητα προσφοράς:	100000 ζεύγη μηνιαίως

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Ονομαστική τάση:	300V	Τρέχουσα βαθμολογία:	15+5Α
Τύπος σύνδεσης:	Γρήγορη σύνδεση	Καρφίτσα:	3+4Pin
Υλικό:	Νάιλον	Αξιολόγηση ανθεκτική στη φλόγα:	UL94-V0
Επισημαίνω:	Μ19 αδιάβροχος συνδετήρας καλωδίου , σύνδεσμος καλωδίου γρήγορης σύνδεσης , 3+4 pin σύνδεσμος εξωτερικού χώρου

Εξωτερικός αδιάβροχος σύνδεσμος M19 3+4 Pin IP67 Αδιάβροχος σύνδεσμος Wire To Board

Σύντομη περιγραφή

Οι 3 ακροδέκτες τροφοδοσίας είναι κατασκευασμένοι από κράμα χαλκού υψηλής αγωγιμότητας, με δυνατότητα μεταφοράς ρεύματος ενός ακροδέκτη έως και 15A—ικανοποιώντας πλήρως τις απαιτήσεις τροφοδοσίας συσκευών μέσης ισχύος. Εν τω μεταξύ, οι 4 ακροδέκτες σήματος υιοθετούν μια διαμορφωμένη διαφορά σήματος για να ενισχύσουν την απόδοση κατά των παρεμβολών, καθιστώντας τους κατάλληλους για σενάρια εφαρμογής όπως η απόκτηση δεδομένων αισθητήρων και η ανατροφοδότηση κατάστασης εξοπλισμού. Συμμορφωμένος με το βιομηχανικό πρότυπο απόστασης ακροδεκτών, ο σύνδεσμος εξασφαλίζει ακριβή ευθυγράμμιση με τα μαξιλαράκια της πλακέτας PCB, ελαχιστοποιώντας έτσι τα σφάλματα συγκόλλησης κατά τη συναρμολόγηση.

Εξοπλισμένος με μια διπλή αδιάβροχη δομή που συνδυάζει "δακτύλιο στεγανοποίησης περιβλήματος + μανίκι στεγανοποίησης ακροδεκτών", ο σύνδεσμος επιτυγχάνει αξιόπιστη προστασία από την είσοδο σκόνης. Το περίβλημά του είναι κατασκευασμένο από ενισχυμένο υλικό PA66 ανθεκτικό στην υπεριώδη ακτινοβολία, το οποίο διατηρεί τη δομική ακεραιότητα ακόμη και σε ακραίες θερμοκρασίες που κυμαίνονται από -40℃ έως 105℃. Αυτός ο στιβαρός σχεδιασμός επιτρέπει στον σύνδεσμο να προσαρμόζεται σε σκληρά εξωτερικά περιβάλλοντα εργασίας, όπως έντονες βροχοπτώσεις, αμμοθύελλες και έκθεση σε υψηλές θερμοκρασίες.

Οι ακροδέκτες παράγονται μέσω μιας ολοκληρωμένης διαδικασίας σφράγισης και διαθέτουν επιχρύσωση με πάχος όχι μικρότερο από 1,5μm. Αυτός ο συνδυασμός μειώνει αποτελεσματικά την αντίσταση επαφής σε ≤5mΩ, μειώνοντας τους κινδύνους απώλειας ισχύος και παραγωγής θερμότητας. Με διάρκεια ζωής σύνδεσης που υπερβαίνει τους 10.000 κύκλους, οι ακροδέκτες του άκρου της πλακέτας του συνδέσμου παρουσιάζουν εξαιρετική αντοχή στην κάμψη, ικανοί να αντέχουν μικρούς κραδασμούς και κρούσεις κατά τη μεταφορά και την εγκατάσταση του εξοπλισμού, εξασφαλίζοντας έτσι μακροχρόνια λειτουργική σταθερότητα.

Κύρια χαρακτηριστικά

Σύστημα γρήγορης απελευθέρωσης με κλείδωμα
Επιλογές πολλαπλών πυρήνων: 2Pin, 3Pin, 4Pin, 5Pin για τροφοδοσία
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin και 2+20Pin για συνδυασμό σήματος τροφοδοσίας
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin και 18Pin για σήμα διαθέσιμο
Έκδοση συναρμολόγησης πεδίου: και οι δύο επιλογές wire to wire και wire to board
Ονομαστικό ρεύμα 20A για μακροχρόνια εργασία
Υποστηρίζεται η υπηρεσία συναρμολόγησης καλωδίων, καλώς ήρθατε στην παραγγελία
OEM/ODM ευπρόσδεκτο

Ηλεκτρικές παράμετροι
Nαριθμός πόλων	3+4Pin
Ονομαστικό ρεύμα	15A max.
Ονομαστική τάση	300VAC max
Τάση αντοχής	1500VAC @ 60 s.

Τεχνικές παράμετροι
Αντίσταση επαφής	10 mΩ max
Δομή μόνωσης	500 MΩ at 500VDC
Θερμοκρασία λειτουργίας	-40°C ~ +105°C
IP Class	IP67 (1m / 30min) when mated
Υλικό καλουπιού	PA66
Υλικό επαφής/τερματικού	Επιχρυσωμένο ορείχαλκο
Υλικό στεγανοποίησης	Σιλικόνη

Βιομηχανίες εφαρμογών

Φώτα ανάπτυξης
Εφαρμογή επικοινωνιών
μηχανές κωδικοποίησης προϊόντων
κωδικοποίηση προϊόντων απογραφής
συστήματα inkjet
Ηλιακό σύστημα
βιομηχανικός εξοπλισμός inkjet
Εξοπλισμός ηλεκτρικής ενέργειας
Εξοπλισμός εργαστηριακής ιατροδικαστικής και παθολογίας
Εξοπλισμός επικοινωνιών
Βαριά μηχανήματα

Παράμετροι λειτουργίας
Ονομαστική τάση	600VAC max
Ονομαστικό ρεύμα	15A max
Min Wire Size OD	3.0mm ~ 6.0mm
Max Wire Size OD	8.0mm ~ 10.0mm
Max.Cable Cross Section Area	0.5mm² ~ 2.5mm²

Σχέδιο σχεδίασης

3+4 Pin Αρσενικό M19 σε Θηλυκό Καλωδιακό Σύνδεσμο Γρήγορης Σύνδεσης Αδιάβροχος Σύνδεσμος Εξωτερικού Χώρου 0

3+4 Pin Αρσενικό M19 σε Θηλυκό Καλωδιακό Σύνδεσμο Γρήγορης Σύνδεσης Αδιάβροχος Σύνδεσμος Εξωτερικού Χώρου 2

Συχνές ερωτήσεις

1. Ε: Είστε εργοστάσιο ή εμπορική εταιρεία;
A: Είμαστε ένα εργοστάσιο. Βρίσκεται στο Βιομηχανικό Πάρκο Ulinkcon, στην περιοχή Bao'an, Shenzhen, Κίνα

2. Δέχεστε άλλα νομίσματα πληρωμής εκτός από USD;
A: Το προεπιλεγμένο μας νόμισμα είναι το USD, αλλά μπορούμε επίσης να δεχτούμε EUR, GBP ή άλλα μεγάλα νομίσματα. Επιβεβαιώστε την συναλλαγματική ισοτιμία με την ομάδα πωλήσεών μας κατά την υποβολή της παραγγελίας.

3. Ε: Πώς μπορώ να λάβω δείγματα;

A: Είναι τιμή μου να σας προσφέρω δείγματα και το φορτίο θα πρέπει να πληρωθεί από εσάς. Μπορείτε να μου ενημερώσετε τον αριθμό του ταχυμεταφορέα σας και τη διεύθυνσή σας, τότε μπορώ να σας στείλω δείγμα αμέσως.

4. Ε: Πόσα υλικά μπορείτε να παρέχετε;
A: Υπάρχουν μερικά διαφορετικά υλικά από τον σύνδεσμο και το καλώδιο, συνήθως χρησιμοποιούμε υλικό PVC/Nylon για την παραγωγή συνδέσμου, το υλικό PVC/Rubber/Silicone χρησιμοποιήθηκε στο καλώδιο. Φυσικά μπορούμε επίσης σύμφωνα με τις απαιτήσεις σας να επιλέξουμε το υλικό.
