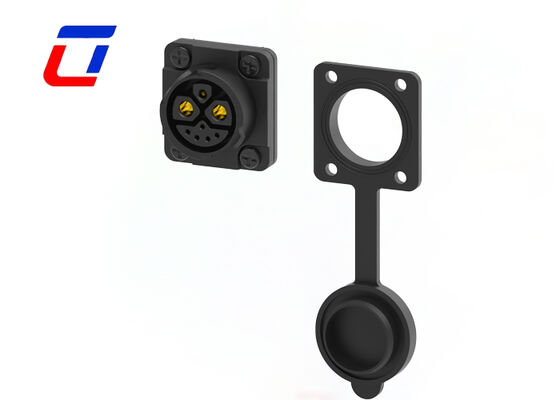

Name: M23 Αεροπορικά αδιάβροχα συνδετήρες Round 8 Pin Cable To Board Connector
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: Μ23
Availability: InStock

Αρχική Σελίδα Προϊόντα Πολυ συνδετήρες καρφιτσών αδιάβροχοι

M23 Αεροπορικά αδιάβροχα συνδετήρες Round 8 Pin Cable To Board Connector

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Ulinkcon
Πιστοποίηση:	CE/Rohs/TUV/UL
Αριθμό μοντέλου:	Μ23

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	διαπραγμάτευση
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	1. πλαστική σακούλα·2. Καρτόνι·3.Σύμφωνα με τις απαιτήσεις του πελάτη
Χρόνος παράδοσης:	3 έως 6 εργάσιμες ημέρες
Όροι πληρωμής:	T/T,D/P,L/C,D/A,,Western Union,MoneyGram
Δυνατότητα προσφοράς:	100000 ζευγάρια Montly

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Καρφίτσα:	2+1+5 καρφίτσα	Τρέχουσα βαθμολογία:	50A,15A
Τύπος:	αδιάβροχο σύνδεσμο	Υλικό:	PA66
Χρώμα:	Μπλε	Επίπεδο προστασίας:	IP67
Επισημαίνω:	8 Πιν υδροστερός συνδετήρας αυτοκινήτου , στρογγυλό καλώδιο για τη σύνδεση με την πλατφόρμα , Υδατοασφαλής συνδετήρας πολλαπλών πινών M23

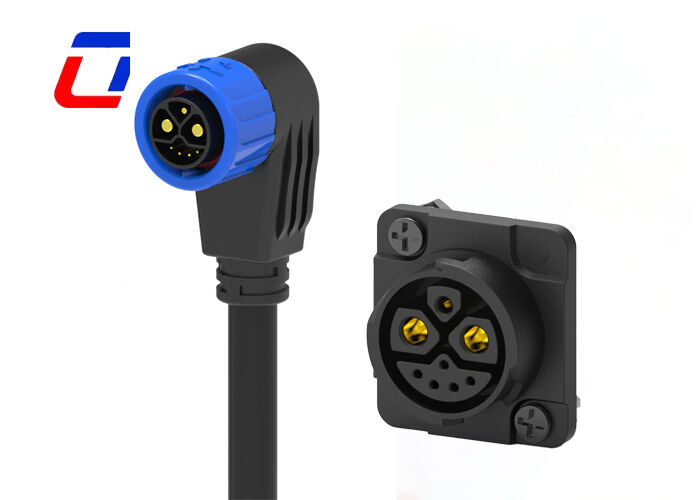

M23 Automotive Waterproof Connectors Round 8 Pin Cable To Board Connector

Επισκόπηση Προϊόντος

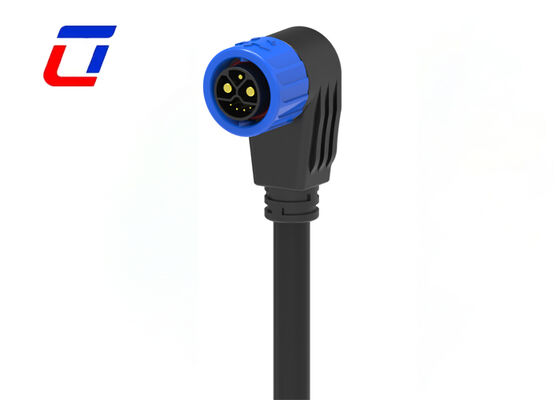

Αυτός ο συνδετήρας καλωδίου M23 90 μοιρών διαθέτει διάταξη ακίδων 2+1+5 με δομή push-lock και αδιάβροχο σχεδιασμό IP67. Κατασκευασμένο μέσω ενσωματωμένης διαδικασίας χύτευσης για σταθερή σύνδεση καλωδίου-συνδετήρα. Ο σχεδιασμός κάμψης 90 μοιρών προσαρμόζεται σε στενούς χώρους εγκατάστασης, επιτρέποντας παράλληλα την ακριβή διαμερισμένη μετάδοση ισχύος και σημάτων. Χρησιμοποιείται ευρέως σε βιομηχανικό εξοπλισμό αυτοματισμού, εργαλειομηχανές CNC, αισθητήρες, εξοπλισμό παρακολούθησης εξωτερικού χώρου και άλλα σενάρια που απαιτούν σταθερές, αξιόπιστες αδιάβροχες συνδέσεις κυκλωμάτων σε πολύπλοκα περιβάλλοντα.

Βιομηχανίες Εφαρμογών

Φώτα Ανάπτυξης
Εφαρμογή Επικοινωνιών
Μηχανές Κωδικοποίησης Προϊόντων
Κωδικοποίηση Προϊόντων Απογραφής
Συστήματα Inkjet
Ηλιακό Σύστημα
Βιομηχανικός Εξοπλισμός Inkjet
Εξοπλισμός Ηλεκτρικής Ενέργειας
Εργαστηριακός Εξοπλισμός Ιατροδικαστικής & Παθολογίας
Εξοπλισμός Επικοινωνιών
Βαριά Μηχανήματα

Τεχνικά Χαρακτηριστικά

Δομή Χύτευσης 90 Μοιρών για Στενούς Χώρους: Ο ενσωματωμένος σχεδιασμός χύτευσης κάμψης 90 μοιρών εξοικονομεί χώρο εγκατάστασης, ιδανικός για στενές περιοχές. η ακριβής χύτευση εξασφαλίζει κανονική δρομολόγηση καλωδίων για την αποφυγή ζημιών από στρέψη και τράβηγμα.
Διάταξη διαμερισμάτων 2+1+5 ακίδων για ακριβή μετάδοση: Ο ξεχωριστός σχεδιασμός ακίδων (2-pin + 1-pin + 5-pin) αντιστοιχεί σε διαφορετικά κυκλώματα ισχύος και κανάλια σήματος, αποτρέποντας παρεμβολές μεταξύ των τύπων σήματος. ακίδες μετάλλου υψηλής αγωγιμότητας με ελάχιστη αντίσταση επαφής και απώλεια μετάδοσης.
Σχεδιασμός Push-Lock για Σταθερή Σύνδεση: Η βολική δομή κλειδώματος τύπου push απλοποιεί την σύνδεση/αποσύνδεση. η σφιχτή εφαρμογή παρέχει εξαιρετική αντοχή στους κραδασμούς και απόδοση κατά της πτώσης έναντι κραδασμών και εξωτερικού τραβήγματος.

Ηλεκτρικές Παράμετροι

Αριθμός Πόλων	8pin αδιάβροχος σύνδεσμος
Ονομαστική ένταση ρεύματος	50+15A +5Amax.
Ονομαστική τάση	300VAC max
Τάση αντοχής	1500VAC @ 60 s.

Τεχνικές παράμετροι

Αντίσταση επαφής	10 mΩ max
Δομή μόνωσης	500 MΩ at 500VDC
Θερμοκρασία λειτουργίας	-40°C ~ +105°C
Κατηγορία IP	IP67 (1m / 30min) when mated
Υλικό καλουπιού	PA66
Υλικό επαφής/τερματικού	Επιχρυσωμένο ορείχαλκο
Υλικό στεγανοποίησης	Σιλικόνη

Παράμετροι λειτουργίας

Ονομαστική τάση	600VAC max
Ονομαστική ένταση ρεύματος	50A max
Ελάχιστο OD μεγέθους καλωδίου	3.0mm ~ 6.0mm
Μέγιστο OD μεγέθους καλωδίου	8.0mm ~ 16.0mm
Μέγιστη περιοχή διατομής καλωδίου	0.5mm² ~ 10.0mm²

Συχνές Ερωτήσεις

Ε1: Είστε εργοστάσιο ή εμπορική εταιρεία;

Είμαστε ένα εργοστάσιο που βρίσκεται στο Ulinkcon Industrial Park, Bao'an District, Shenzhen, China.

Ε2: Μπορώ να έχω προσαρμοσμένη ετικέτα;

Ναι, υποστηρίζουμε ιδιωτική σήμανση και προσαρμοσμένη συσκευασία. Η επαγγελματική ομάδα σχεδιασμού μας μπορεί να βοηθήσει με τις απαιτήσεις σχεδιασμού συσκευασίας.

Ε3: Ποιες μεθόδους πληρωμής δέχεστε;

Δεχόμαστε T/T (Τηλεγραφική μεταφορά), L/C (Letter of Credit), PayPal και West Union. Για μεγάλες παραγγελίες, οι τυπικοί όροι είναι 30% προκαταβολή με 70% υπόλοιπο πριν από την αποστολή.

Ε4: Πόσα υλικά μπορείτε να παρέχετε;

Προσφέρουμε διάφορα υλικά για συνδέσμους (PVC/Nylon) και καλώδια (PVC/Rubber/Silicone). Τα υλικά μπορούν να προσαρμοστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις σας.
