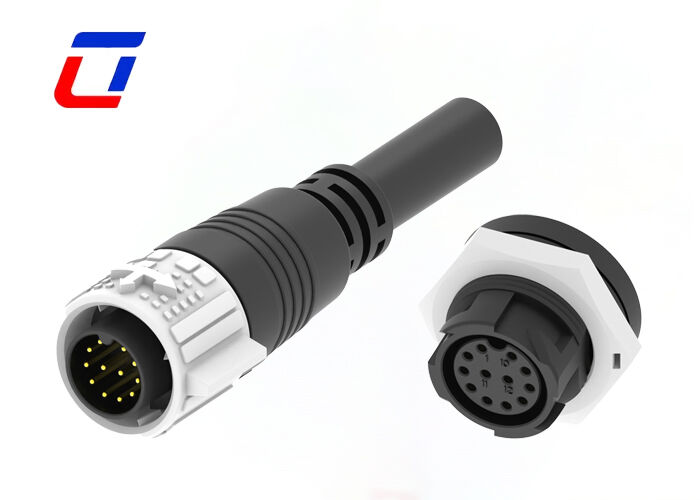

Αδιάβροχο βύσμα και υποδοχή 12 Pin IP67 M19 Circular Connectors
Σύντομη περιγραφή
Αυτά τα μοντέλα συνδέσμων είναι εξειδικευμένα για διάφορες εφαρμογές ισχύος, με εύκολο σχεδιασμό λειτουργίας στο σύστημα κλειδώματος με ώθηση, χρειάζεται μόνο ένα δευτερόλεπτο για να εισαχθεί, και στη συνέχεια θα κλειδώσει αυτόματα.
Σε αυτό το μοντέλο συνδέσμου, η συνδυασμένη σχεδίαση ισχύος και σήματος σε ένα σετ γίνεται όλο και πιο δημοφιλής σε πολλές συσκευές, η οποία λύνει τέλεια τον διαχωρισμό του συνδέσμου ισχύος και σήματος, ειδικά για την εφαρμογή περιορισμένου χώρου.
Η συναρμολόγηση καλωδίων διαθέσιμη για συνδέσμους πολλαπλών ακίδων υποστηρίζεται στην Ulinkcon, απλώς μοιραστείτε το αίτημα καλωδίου λεπτομερώς, διατίθεται προσαρμοσμένη υπηρεσία.

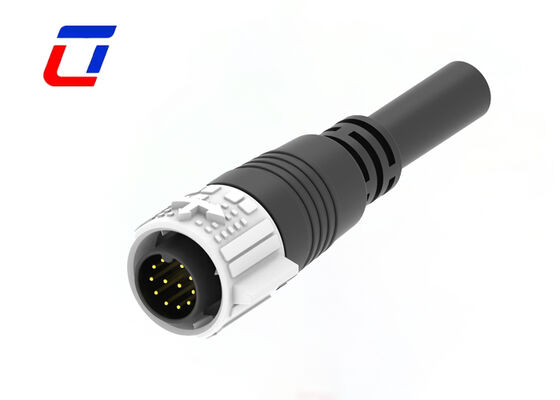

Βασικές προδιαγραφές & Σχεδιασμός προσαρμογής: Διαθέτει διαμόρφωση ακίδων ακριβείας 12Pin, βελτιστοποιημένη για μετάδοση σήματος και ισχύος σε σενάρια χαμηλού ρεύματος, εξασφαλίζοντας σταθερή παροχή ρεύματος και ακεραιότητα σήματος για εξοπλισμό χαμηλής κατανάλωσης ενέργειας. υιοθετεί μια κυκλική διεπαφή M19, που χρησιμεύει ως αρσενικό βύσμα που ταιριάζει ακριβώς σε υποδοχές 12Pin με ακριβή ευθυγράμμιση plug-in, χαμηλή σύνθετη αντίσταση επαφής, συμβατό με προδιαγραφές καλωδίων διαφόρων εξοπλισμών χαμηλού ρεύματος, επιτρέποντας αποτελεσματική και ομαλή εγκατάσταση και σύνδεση.
IP67 Αδιάβροχη προστασία: Εξοπλισμένο με αδιάβροχη και ανθεκτική στη σκόνη απόδοση IP67 υψηλού επιπέδου, υιοθετώντας ένα σχέδιο διπλής προστασίας ενσωματωμένου σφραγισμένου περιβλήματος και δακτυλίου από καουτσούκ υψηλής απόδοσης. Μπορεί να αντιστέκεται αποτελεσματικά στη βροχή, το πιτσίλισμα νερού και την εισβολή σκόνης, και ακόμη και να λειτουργεί κανονικά σε σενάρια βραχυπρόθεσμης εμβάπτισης στο νερό, εξαλείφοντας εντελώς τον κίνδυνο βραχυκυκλώματος σε σενάρια μετάδοσης χαμηλού ρεύματος και εξασφαλίζοντας σταθερή λειτουργία του εξοπλισμού σε πολύπλοκα περιβάλλοντα.
Αποκλειστική προσαρμογή χαμηλού ρεύματος: Ταιριάζει με ακρίβεια τις απαιτήσεις μετάδοσης χαμηλού ρεύματος και ο σχεδιασμός του κυκλώματος βελτιστοποιεί την απώλεια χαμηλής κατανάλωσης ενέργειας, κατάλληλο για παροχή ρεύματος και μετάδοση σήματος διαφόρων ηλεκτρονικών συσκευών χαμηλής ισχύος. Οι ακίδες υιοθετούν σχεδιασμό αγωγιμότητας ακριβείας, αποφεύγοντας αποτελεσματικά την κακή επαφή σε σενάρια χαμηλού ρεύματος και βελτιώνοντας την αξιοπιστία μετάδοσης.
Υλικό & κατασκευή υψηλής αξιοπιστίας: Το περίβλημα είναι κατασκευασμένο από πλαστικό μηχανικής υψηλής μόνωσης, με εξαιρετική αντοχή στη διάβρωση και αντοχή στην κρούση, διασφαλίζοντας παράλληλα την ασφάλεια της ηλεκτρικής μόνωσης. Οι ακίδες είναι επιχρωμιωμένες για αντιοξειδωτική επεξεργασία, μειώνοντας την αντίσταση επαφής, βελτιώνοντας τη σταθερότητα και τη διάρκεια ζωής της αγωγιμότητας και προσαρμοζόμενες στις μακροχρόνιες σταθερές ανάγκες λειτουργίας του εξοπλισμού χαμηλού ρεύματος.
Ευρεία γκάμα εφαρμογών: Σχεδιασμένο ειδικά για εξοπλισμό χαμηλού ρεύματος, χρησιμοποιείται ευρέως σε σενάρια σύνδεσης όπως μικροί αισθητήρες, φορητός ηλεκτρονικός εξοπλισμός, εξοπλισμός παρακολούθησης χαμηλής ισχύος εξωτερικού χώρου, εξαρτήματα χαμηλής ισχύος έξυπνου σπιτιού και ιατρικός βοηθητικός εξοπλισμός χαμηλού ρεύματος. Είναι ιδιαίτερα κατάλληλο για ανάγκες σύνδεσης εξοπλισμού χαμηλού ρεύματος σε εξωτερικά ή υγρά περιβάλλοντα που απαιτούν αδιάβροχη προστασία.
Χαρακτηριστικά ασφάλειας & ευκολίας: Συμμορφώνεται με τα πρότυπα ηλεκτρικής ασφάλειας χαμηλής τάσης και χαμηλού ρεύματος, με εξαιρετική απόδοση μόνωσης, αποτρέποντας αποτελεσματικά τον κίνδυνο διαρροής ρεύματος και ηλεκτροπληξίας. υιοθετεί ένα σχέδιο plug-in για αποφυγή ζημιάς στον εξοπλισμό ή στον σύνδεσμο που προκαλείται από αντίστροφη εισαγωγή. το αρσενικό βύσμα έχει συμπαγή δομή, εύκολο στην εγκατάσταση σε στενούς χώρους και είναι σταθερά κλειδωμένο μετά τη σύνδεση, ανθεκτικό σε ελαφρές δονήσεις, εξασφαλίζοντας σταθερότητα σύνδεσης.
Κύρια χαρακτηριστικά
- Σύστημα γρήγορης απελευθέρωσης με κλείδωμα με ώθηση
- Επιλογές πολλαπλών πυρήνων: 2Pin, 3Pin, 4Pin, 5Pin για ισχύ
- 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin και 2+20Pin για συνδυασμό σήματος ισχύος
- 6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin και 18Pin για σήμα διαθέσιμο
- Έκδοση συναρμολόγησης πεδίου: και οι δύο επιλογές wire to wire και wire to board
- Ονομαστικό ρεύμα 5A για μακροχρόνια λειτουργία
- Υπηρεσία συναρμολόγησης καλωδίων υποστηρίζεται, καλώς ήρθατε στην προσαρμογή
- OEM/ODM ευπρόσδεκτο
| Ηλεκτρικές παράμετροι |
| Αριθμός πόλων12 Pin |
Ονομαστική ένταση ρεύματος |
| 5A max |
Ονομαστική τάση |
| 300VAC max |
Ονομαστική ένταση ρεύματος |
| 1500VAC @ 60 s. |
Τεχνικές παράμετροι |
| Αντίσταση επαφής |
| 10 mΩ max |
Δομή μόνωσης |
| 500 MΩ at 500VDC |
Θερμοκρασία λειτουργίας |
| -40°C ~ +105°C |
IP Class |
| IP67 (1m / 30min) when mated |
Υλικό καλουπιού |
| PA66 |
Υλικό επαφής/τερματικού |
| Επιχρυσωμένο ορείχαλκο |
Υλικό στεγανοποίησης |
| Σιλικόνη |
Βιομηχανίες εφαρμογών |
Φώτα ανάπτυξης
- Εφαρμογή επικοινωνιών
- μηχανές κωδικοποίησης προϊόντων
- κωδικοποίηση προϊόντων απογραφής
- συστήματα inkjet
- Ηλιακό σύστημα
- βιομηχανικός εξοπλισμός inkjet
- Εξοπλισμός ηλεκτρικής ενέργειας
- Εργαστηριακός εξοπλισμός ιατροδικαστικής και παθολογίας
- Εξοπλισμός επικοινωνιών
- Βαριά μηχανήματα
- Παράμετροι λειτουργίας
| Ονομαστική τάση |
| 300VAC max |
Ονομαστική ένταση ρεύματος |
| 5A max |
Min Wire Size OD |
| 3.0mm ~ 6.0mm |
Max Wire Size OD |
| 8.0mm ~ 10.0mm |
Max.Cable Cross Section Area |
| 0.5mm |
2Σχεδιαστικό σκίτσο 2Σχεδιαστικό σκίτσο |
