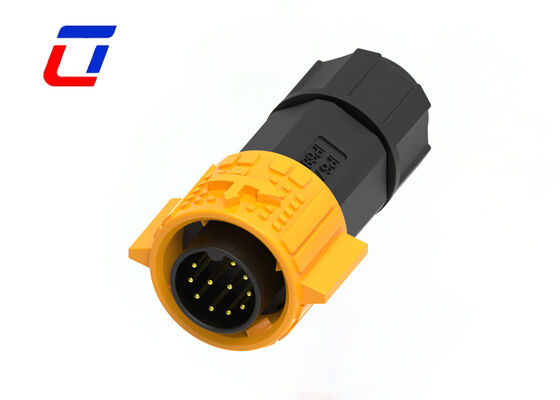

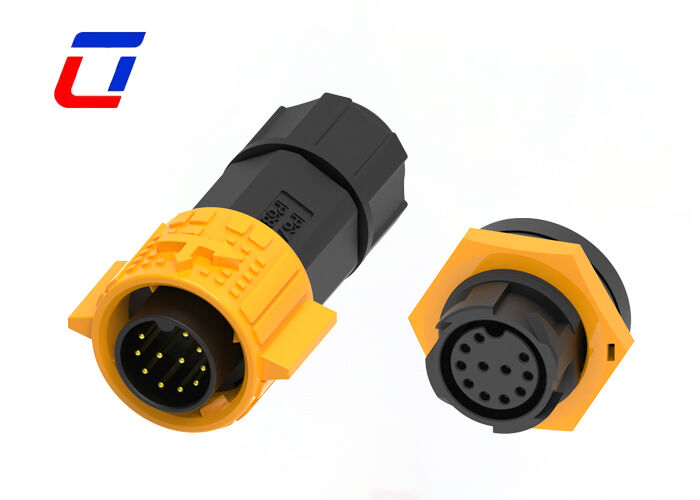

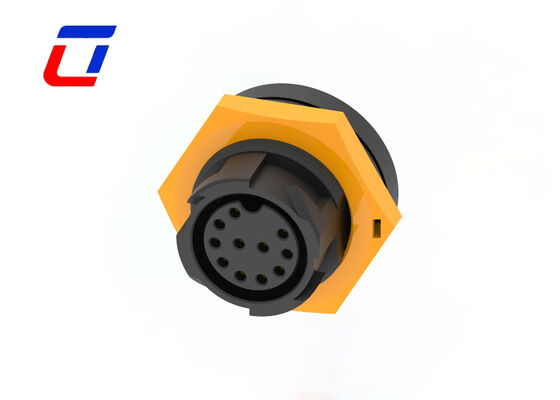

M19 11Pin IP67 Panel Mount Connector Push Pull Industrial Plug Socket For Data
Σύνδεσμος M19 11 Pin για Σύνδεση Δεδομένων
Κύρια Χαρακτηριστικά
Σύστημα γρήγορης απελευθέρωσης με κλείδωμα
Επιλογές πολλαπλών πυρήνων: 2Pin, 3Pin, 4Pin, 5Pin για τροφοδοσία
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin και 2+20Pin για συνδυασμό σήματος τροφοδοσίας
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin και 18Pin για διαθέσιμο σήμα
Έκδοση συναρμολόγησης πεδίου: και οι δύο επιλογές καλωδίου σε καλώδιο και καλωδίου σε πλακέτα
Ονομαστική ένταση ρεύματος 5A για μακροχρόνια λειτουργία
Υποστήριξη υπηρεσίας συναρμολόγησης καλωδίων, καλώς ήρθατε στην παραγγελία
OEM/ODM ευπρόσδεκτα
Βασικές Προδιαγραφές Παραμέτρων
Διαθέτει σχεδιασμό 11Pin που ταιριάζει με ακρίβεια στις απαιτήσεις μετάδοσης δεδομένων, εξασφαλίζοντας τη σταθερότητα και την ακεραιότητα της μετάδοσης σήματος. Υιοθετεί μια κυκλική διεπαφή M19 που συμμορφώνεται με τις βιομηχανικές τυπικές διαστάσεις, κατάλληλη για σενάρια τοποθέτησης σε πάνελ. Έχει ακριβή τοποθέτηση plug-in, ισχυρή συμβατότητα με καλώδια και διεπαφές εξοπλισμού αντίστοιχων προδιαγραφών, επιτρέποντας αποτελεσματική και βολική εγκατάσταση.
Επαγγελματική Αδιάβροχη Προστασία
Εξοπλισμένο με αδιάβροχη και ανθεκτική στη σκόνη απόδοση IP67 υψηλού επιπέδου, το περίβλημα υιοθετεί ένα πλήρως σφραγισμένο δομικό σχεδιασμό. Μπορεί να αντισταθεί αποτελεσματικά στη διάβρωση από σκληρά βιομηχανικά περιβάλλοντα όπως βροχή, υγρασία, σκόνη και λεκέδες λαδιού, εξασφαλίζοντας αδιάλειπτη μετάδοση δεδομένων υπό πολύπλοκες συνθήκες εργασίας, παρέχοντας αξιόπιστη προστασία για σταθερή λειτουργία του εξοπλισμού και παρατείνοντας τη διάρκεια ζωής του προϊόντος.
Χαρακτηριστικά Προσαρμογής Βιομηχανικής Κλάσης
Σχεδιασμένο ειδικά για τη μετάδοση δεδομένων σε βιομηχανικά σενάρια, είναι συμβατό με το κοινό εύρος τάσης του βιομηχανικού εξοπλισμού και έχει σταθερή ικανότητα μεταφοράς ρεύματος. Μπορεί να πραγματοποιήσει με ασφάλεια και αξιοπιστία μετάδοση δεδομένων υψηλής ταχύτητας και βοηθητικής ισχύος μεταξύ βιομηχανικού εξοπλισμού, να ανταποκριθεί στις αυστηρές απαιτήσεις λειτουργίας του εξοπλισμού βιομηχανικής κλάσης και είναι ευρέως συμβατό με διάφορα όργανα βιομηχανικού ελέγχου και συλλογής δεδομένων.
Υψηλής Ποιότητας Υλικό & Κατασκευή
Το περίβλημα είναι κατασκευασμένο από βιομηχανικό πλαστικό υψηλής αντοχής, το οποίο έχει εξαιρετική αντοχή στη φθορά, αντοχή στην κρούση και αντοχή στη διάβρωση, προσαρμοζόμενο σε πολύπλοκα βιομηχανικά περιβάλλοντα. Οι ακίδες υιοθετούν τεχνολογία επιμετάλλωσης ακριβείας με χρυσό, η οποία μειώνει αποτελεσματικά την αντίσταση επαφής, βελτιώνει την ηλεκτρική αγωγιμότητα, την αντοχή στην οξείδωση και την αντοχή στη γήρανση, εξασφαλίζοντας σταθερές και μακροχρόνιες ανθεκτικές συνδέσεις.
Ευρεία Εφαρμογή Σεναρίων
Κατάλληλο για συνδέσεις μετάδοσης δεδομένων σε βιομηχανικά σενάρια όπως βιομηχανικός έλεγχος αυτοματισμού, εξοπλισμός έξυπνης κατασκευής, συστήματα συλλογής δεδομένων, βιομηχανικοί αισθητήρες, εξοπλισμός ανίχνευσης εξωτερικού χώρου και σταθμοί βάσης επικοινωνιών. Είναι ιδιαίτερα κατάλληλο για σκληρά βιομηχανικά περιβάλλοντα και σενάρια μετάδοσης δεδομένων σε εξωτερικούς χώρους που απαιτούν τοποθέτηση σε πάνελ, αδιάβροχες και ανθεκτικές στη σκόνη λειτουργίες.
Βολική Σύνδεση Push-Pull
Υιοθετεί ένα φιλικό προς τον χρήστη σχεδιασμό σύνδεσης push-pull, ο οποίος είναι ομαλός και εξοικονομεί εργασία στην τοποθέτηση και την αφαίρεση, με σταθερή σύνδεση και κλείδωμα, δεν είναι εύκολο να πέσει λόγω κραδασμών και σύγκρουσης. Σε συνδυασμό με τη δομή τοποθέτησης σε πάνελ, έχει ακριβή τοποθέτηση εγκατάστασης και βολική αποσυναρμολόγηση και συντήρηση, βελτιώνοντας σημαντικά την απόδοση εγκατάστασης και λειτουργίας σε βιομηχανικά σενάρια.
Ηλεκτρικές Παράμετροι
| Αριθμός Πόλων |
11Pin |
| Ονομαστική Ένταση Ρεύματος |
5A max |
| Ονομαστική Τάση |
300VAC max |
| Τάση Αντοχής |
1500VAC @ 60 s |
Τεχνικές Παράμετροι
| Αντίσταση Επαφής |
10 mΩ max |
| Δομή Μόνωσης |
500 MΩ at 500VDC |
| Θερμοκρασία Λειτουργίας |
-40°C ~ +105°C |
| Κλάση IP |
IP67 (1m / 30min) when mated |
| Υλικό Καλουπιού |
PA66 |
| Υλικό Επαφής/Τερματικού |
Επιχρυσωμένο Ορείχαλκο |
| Υλικό Σφράγισης |
Σιλικόνη |
Βιομηχανίες Εφαρμογών
Φώτα Ανάπτυξης
Εφαρμογή Επικοινωνιών
Μηχανές κωδικοποίησης προϊόντων
Κωδικοποίηση προϊόντων απογραφής
Συστήματα Inkjet
Ηλιακό Σύστημα
Βιομηχανικός εξοπλισμός inkjet
Εξοπλισμός ηλεκτρικής ενέργειας
Εργαστηριακός εξοπλισμός ιατροδικαστικής & παθολογίας
Εξοπλισμός επικοινωνιών
Βαριά μηχανήματα
Παράμετροι Λειτουργίας
| Ονομαστική Τάση |
300VAC max |
| Ονομαστική Ένταση Ρεύματος |
5A max |
| Ελάχιστο OD μεγέθους καλωδίου |
3.0mm ~ 6.0mm |
| Μέγιστο OD μεγέθους καλωδίου |
8.0mm ~ 10.0mm |
| Μέγιστη περιοχή διατομής καλωδίου |
0.5mm² ~ 2.5mm² |
Σχέδιο Σχεδιασμού
Συχνές Ερωτήσεις
Πώς εγγυάστε την ποιότητα του προϊόντος;
Εφαρμόζουμε αυστηρό έλεγχο ποιότητας σε όλη τη διαδικασία παραγωγής: επιθεώρηση πρώτων υλών, δοκιμές εν κινήσει και τελική επιθεώρηση δειγμάτων. Όλα τα προϊόντα συνοδεύονται από εγγύηση 12 μηνών έναντι κατασκευαστικών ελαττωμάτων.
Πώς να αγοράσετε τα προϊόντα σας;
Πρέπει να κάνετε τα εξής:
Επιβεβαιώστε την ονομαστική ένταση ρεύματος και τον αριθμό των επαφών
Επιβεβαιώστε το στυλ συναρμολόγησης
Επιβεβαιώστε το μέγεθος καλωδίου
Επιβεβαιώστε το μήκος και το υλικό του καλωδίου
Πώς μπορώ να λάβω δείγματα;
Είναι τιμή μου να σας προσφέρω δείγματα και το κόστος μεταφοράς θα πρέπει να καταβληθεί από εσάς. Μπορείτε να μου ενημερώσετε τον αριθμό του ταχυμεταφορέα σας και τη διεύθυνσή σας, τότε μπορώ να σας στείλω δείγμα αμέσως.
Πώς να παρακολουθήσω την αποστολή μου;
Μόλις αποσταλούν τα εμπορεύματα, θα σας στείλουμε τον αριθμό παρακολούθησης και τον σύνδεσμο της πλατφόρμας logistics. Μπορείτε να παρακολουθείτε την κατάσταση σε πραγματικό χρόνο online ή να επικοινωνήσετε με την ομάδα μας για ενημερώσεις.
