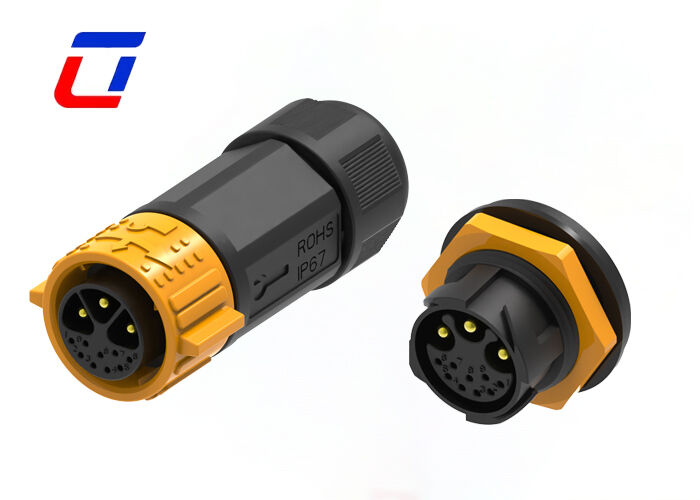

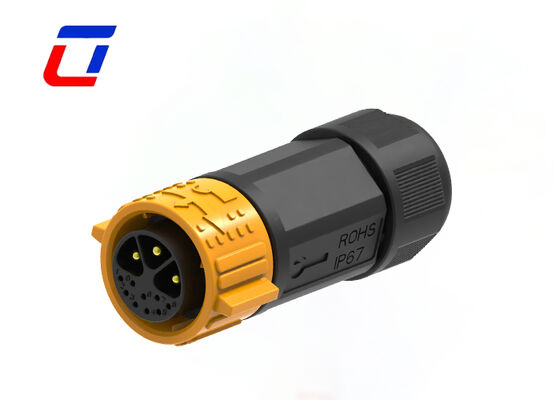

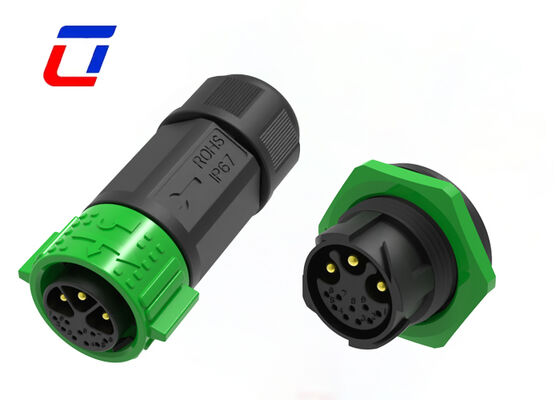

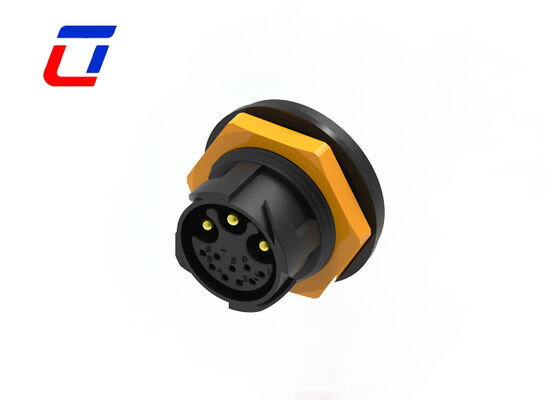

Multipin Connector Τύποι 3+9 Pin M25 30A 300V Outdoor Waterproof Connector
Κύρια Χαρακτηριστικά
- Σύστημα γρήγορης απελευθέρωσης κλειδώματος ώθησης
- Επιλογές πολλαπλών πυρήνων: 2Pin,3Pin,4Pin,5Pin,3+2Pin,3+3Pin,3+9Pin,3+13Pin και 2+20Pin
- Έκδοση συναρμολόγησης πεδίου: επιλογές από καλώδιο σε καλώδιο και από καλώδιο σε πλακέτα
- Ρεύμα με ονομαστική τιμή 20Α για μακροχρόνια λειτουργία
- Υποστηρίζεται η υπηρεσία συναρμολόγησης καλωδίων, καλώς ορίσατε
- OEM/ODM καλώς ήρθατε
Βιομηχανίες εφαρμογών
- Εφαρμογή Επικοινωνιών
- μηχανές κωδικοποίησης προϊόντων
- κωδικοποίηση προϊόντων απογραφής
- συστήματα inkjet
- Ηλιακό σύστημα
- βιομηχανικός εξοπλισμός inkjet
- Εξοπλισμός ηλεκτρικής ενέργειας
- Εργαστηριακός εξοπλισμός εγκληματολογίας και παθολογίας
- Εξοπλισμός επικοινωνιών
- Βαριά μηχανήματα
Γρήγορες λεπτομέρειες του 6PinΣύνδεσμος Αρσενικό θηλυκό
Λειτουργική υποδιαίρεση 3+9 ακίδων, Προσαρμογή σε συνεργασία πολλαπλού εξοπλισμού: 3 ακίδες μεταφέρουν ανεξάρτητα την κύρια ισχύ και 9 ακίδες υποστηρίζουν πολυκαναλική παράλληλη μετάδοση σήματος (μπορεί να εκχωρηθεί σε αισθητήρες, ελεγκτές, δείκτες κατάστασης κ.λπ.), αντικαθιστώντας τον παραδοσιακό συνδυασμό "1 υποδοχή ισχύος + 3 μείωση της διεπαφής ισχύος και μείωση του αριθμού σήματος 7%". Ποσοστό σφάλματος καλωδίωσης στο 0.
Αδιάβροχη σχεδίαση Quick-Lock, Λειτουργία σε εξωτερικούς χώρους χωρίς προβλήματα: Η αδιάψευστη δομή αυλάκωσης οδηγού αποφεύγει τη φθορά των καρφιών που προκαλείται από λάθος εισαγωγή. Η ελαστική πόρπη κλειδώνει σε ένα δευτερόλεπτο, δεν χρειάζεται να μεταφέρετε κλειδιά και άλλα εργαλεία. Όταν εργάζεστε σε μεγάλα υψόμετρα ή σε στενούς χώρους σε εξωτερικούς χώρους, ένα άτομο μπορεί να ολοκληρώσει την εγκατάσταση, βελτιώνοντας σημαντικά την ασφάλεια κατασκευής.
Ρουλεμάν μέσης ισχύος 30A/300V, ευρύτερη προσαρμοστικότητα: Οι ονομαστικές παράμετροι ταιριάζουν απόλυτα με τις ανάγκες του εξωτερικού εξοπλισμού μέσης ισχύος. Σε σύγκριση με τους συνδετήρες μικρού ρεύματος, η φέρουσα ικανότητα αυξάνεται κατά 100%.
Προστασία εξωτερικού χώρου IP67, ισχυρή περιβαλλοντική ανοχή: Τριπλή σφράγιση + ανθεκτικό στις καιρικές συνθήκες περίβλημα μπορεί να αντισταθεί στη δυνατή βροχή, την άμμο και τη σκόνη, την έκθεση σε υψηλή θερμοκρασία και την κατάψυξη χαμηλής θερμοκρασίας και να λειτουργεί συνεχώς χωρίς αστοχία σε υπαίθρια μη θωρακισμένα περιβάλλοντα, ικανοποιώντας τις ανάγκες μακροχρόνιας λειτουργίας φωτοβολταϊκής λειτουργίας, ασφάλεια κ.λπ.
Χαμηλές απώλειες και κατά των παρεμβολών, πιο σταθερή μετάδοση: Οι επάργυροι πυρήνες από χαλκό χωρίς οξυγόνο μειώνουν την απώλεια ρεύματος. Τα 9 σετ ακίδων σήματος έχουν ανεξάρτητη σχεδίαση θωράκισης για μείωση της αλληλεπίδρασης, ιδιαίτερα κατάλληλη για σενάρια συλλογής απομακρυσμένων δεδομένων βιομηχανικών τερματικών Internet of Things.
M25 Universal Interface, Χαμηλό κόστος λειτουργίας και συντήρησης: Συμβατό με ειδικά καλώδια εξωτερικού χώρου 6-10mm² και μπορεί να αντικατασταθεί με υποδοχές M25 της ίδιας προδιαγραφής στην αγορά. Δεν χρειάζεται να αντικαταστήσετε τα καλώδια κατά την αναβάθμιση ή την επισκευή εξοπλισμού. Η διάρκεια ζωής εισαγωγής και εξαγωγής 15.000 καλύπτει ολόκληρο τον κύκλο ζωής του εξοπλισμού, μειώνοντας τα έξοδα λειτουργίας και συντήρησης.
| Χαρακτηριστικά τύπου προϊόντος |
| Σύστημα σύνδεσης |
Cable-to-Cable |
| Σφραγίσιμος |
Ναί |
| Σύνδεση και επαφή τερματίζεται σε |
Σύρμα & Καλώδιο |
| Τύπος κυκλικής σύνδεσης |
Βύσμα, Υποδοχή |
| Τύπος κελύφους |
Πλαστικό κέλυφος |
| Τύπος προϊόντος |
Κιτ συνδετήρων |
| Χαρακτηριστικά διαμόρφωσης |
| Αριθμός θέσεων |
3+9 |
| Αριθμός θέσεων σημάτων |
9 |
| Προφορτωμένες επαφές |
Ναί |
| Ηλεκτρικά Χαρακτηριστικά |
| Τάση λειτουργίας (VAC) |
600V μέγ. |
| Τάση λειτουργίας (VDC) |
600V μέγ. |
| Χαρακτηριστικά σώματος |
| Υλικό κελύφους |
PA66 |
| Τύπος μονωτικού υλικού κυκλικής σύνδεσης |
Θερμοπλαστικό χαμηλού κινδύνου πυρκαγιάς |
| Ερμητικά Σφραγισμένο |
Ναί |
| Στυλ εισόδου |
Πλευρά |
| Τύπος Προστασίας Περιβάλλοντος |
Σφραγισμένο με ελαστομερές, ερμητικά σφραγισμένο |
| Υλικό O-Ring |
Σφραγισμένο με ελαστομερές, ερμητικά σφραγισμένο |
| Προστασία του Περιβάλλοντος |
Ναί |
| Λειτουργίες επαφής |
| Επικοινωνία Τρέχουσα βαθμολογία (Μέγ.) (A) . |
15A μέγ. |
| Τύπος επαφής κυκλικής σύνδεσης |
Pin-Socket |
| Μηχανικό Εξάρτημα |
| Τύπος τοποθέτησης συνδετήρα |
Βάση καλωδίου (δωρεάν ανάρτηση) |
| Τύπος ευθυγράμμισης ζευγαρώματος |
Με κλειδί |
| Διατήρηση ζευγαρώματος |
Με |
| Διαστάσεις |
| Μέγεθος καλωδίου (AWG) |
20AWG,18AWG,16AWG,14AWG, |
| Συνθήκες Χρήσης |
| Εύρος θερμοκρασίας λειτουργίας (°C) |
-40 ~105°C |
| IP Επίπεδο Στεγανοποίησης Νερού |
IP67 |
| Επίπεδο σφράγισης σκόνης IP |
6 |
| Βιομηχανικά Πρότυπα |
| Αξιολόγηση ευφλεκτότητας UL |
UL 94V-0 |
Διάσταση Παραγωγής
Περισσότερες τεχνικές λεπτομέρειες
FAQ
Ε1: Τι είναι η ονομαστική τάση;
A1: Ονομαστική τάση επίσης γνωστή ως τάση λειτουργίας, η οποία εξαρτάται κυρίως από το μονωτικό υλικό του συνδετήρα που χρησιμοποιείται, την απόσταση μεταξύ του μεγέθους της επαφής. Ορισμένα εξαρτήματα ή συσκευές σε μικρότερη από την ονομαστική τους τάση ενδέχεται να μην έχουν ολοκληρώσει τις λειτουργίες του.
Ε2:Τι γίνεται εάν υπάρχουν προβλήματα ποιότητας με τα παραληφθέντα προϊόντα;
A2:Δώστε φωτογραφίες/βίντεο των ελαττωματικών προϊόντων εντός 7 ημερών από την παραλαβή. Θα επαληθεύσουμε το πρόβλημα και θα προσφέρουμε λύσεις όπως δωρεάν αντικατάσταση, επισκευή ή μερική επιστροφή χρημάτων ανάλογα με την κατάσταση.
Ε3: Πώς να επιλέξετε τον κατάλληλο σύνδεσμο;
A3:Πρέπει να κάνετε τα εξής:
* Επιβεβαιώστε την τρέχουσα βαθμολογία και τον αριθμό των επαφών
* Επιβεβαιώστε ότι το στυλ συναρμολόγησης πρέπει να είναι προ-καλώδιο ή όχι. Εάν χρειάζεται, επιβεβαιώστε το επόμενο.
* Επιβεβαίωση μέτρησης καλωδίου
* Επιβεβαιώστε το μήκος και το υλικό του καλωδίου.
